[GE] 老式的ge60变换触摸式可调彩色背光键盘和发光龙盾（更新了效果显示视频）

先看效果视频

以下是转换过程

============================

我的ge60是两年前的旧型号，没有背光键盘，并且外壳也是大型塑料。前段时间，在阅读了Ralinking在zol上的转化文章后，我也打算将其发布

当然，第一件事就是购买必要的零件。我不会在这里详细介绍，在过程中会提及它们

完成所有步骤后，很自然地需要拆卸机器。拆卸机在罐子里，我不再重复

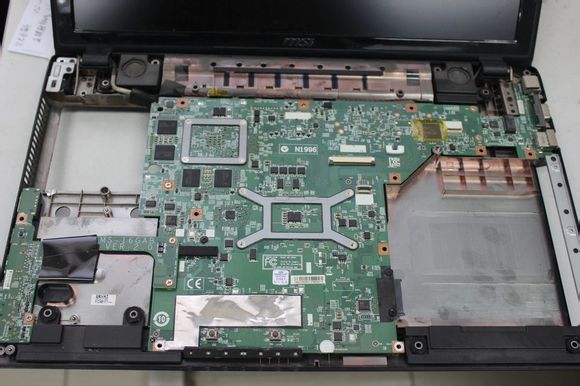

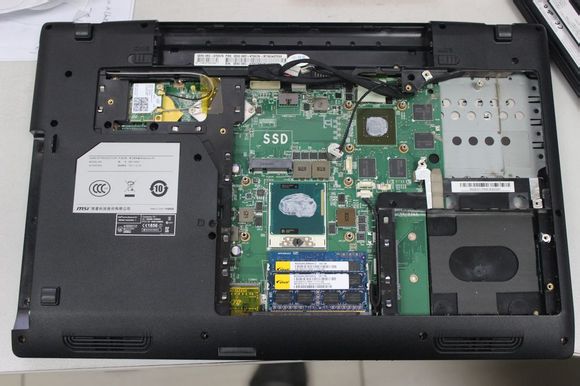

首先获取电池，卸下D侧必要的螺钉，然后返回C侧以卸下键盘。键盘为卡扣式。使用一字螺丝刀将其插入卡孔，然后倾斜。卸下键盘下方的螺钉后，即可取下C侧

首先讨论变换彩色背光的原理。 MSI的彩色键盘数据电缆与不带背光的电缆相同，因此我们要做的就是找到一种为键盘供电的方法。

键盘分为左，中和右三个区域。每个区域都有RGB三色LED，因此，如果要独立控制每种颜色，则需要9个电源控制组件。

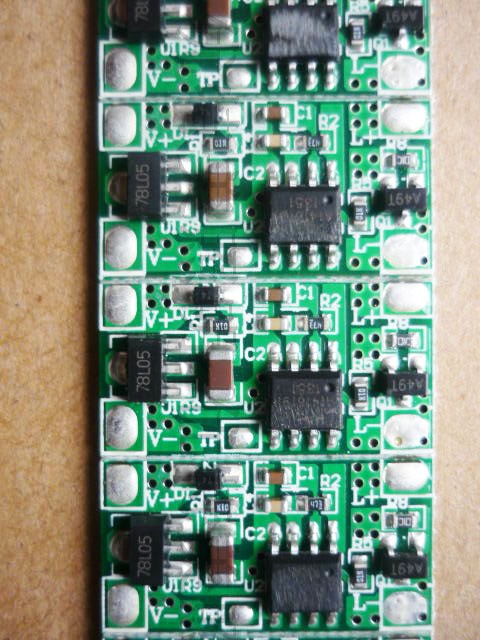

在这里我选择这种

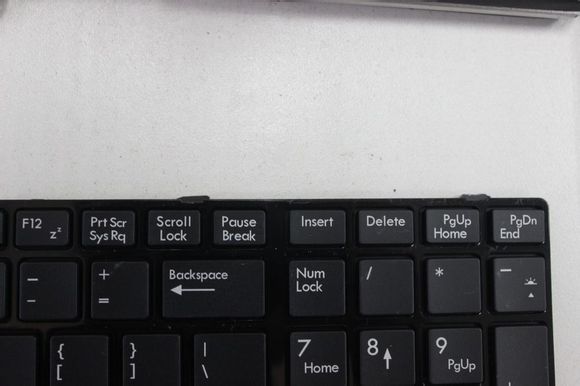

观察后，发属片作为螺孔，我们需要卸下该金属片，否则键盘将无法装入

这张照片只是一个标志，因为它仍然不能以这种方式放置，因此需要进一步缩小

设置好后，如果感觉不牢固，只需用双面胶带等待

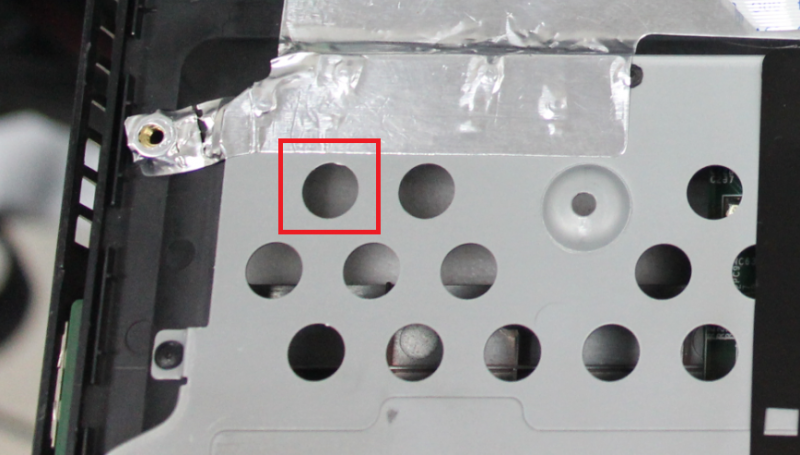

然后将彩色键盘的电源线通过C面下金属板上的小孔引到C壳的背面

然后通过fpc扩展板，fpc柔性电缆和前面制成的超大型控制电路连接背光键盘电源线

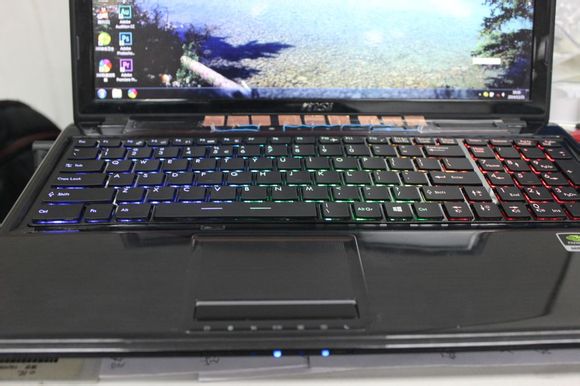

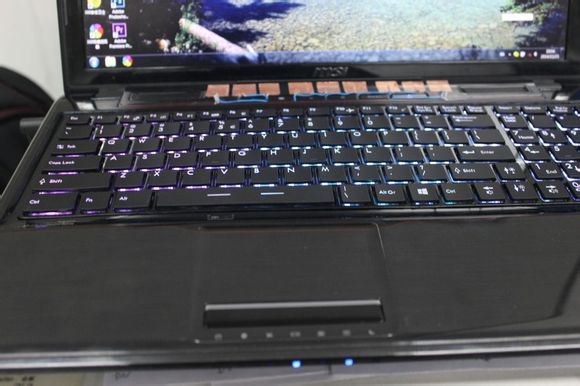

最后安装并测试，确定

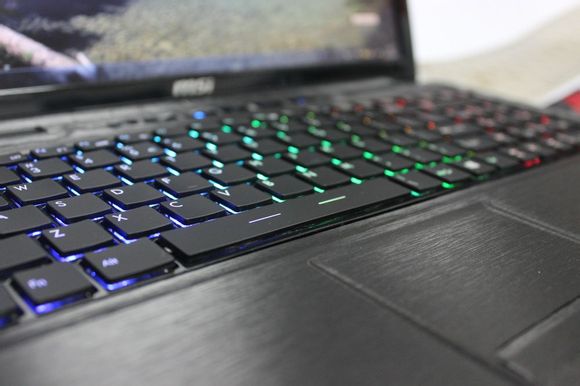

让我们再次享受其他颜色

我发现铜箔会稍微影响外观，所以我果断地应用了

好多了

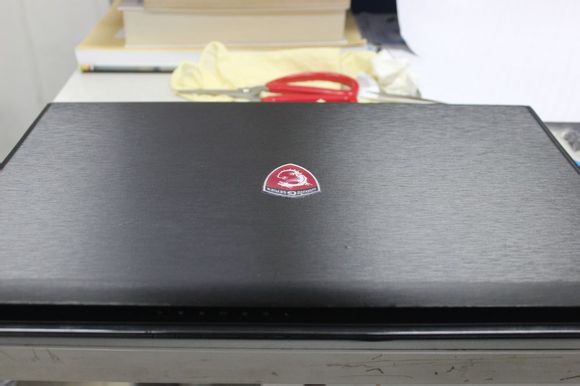

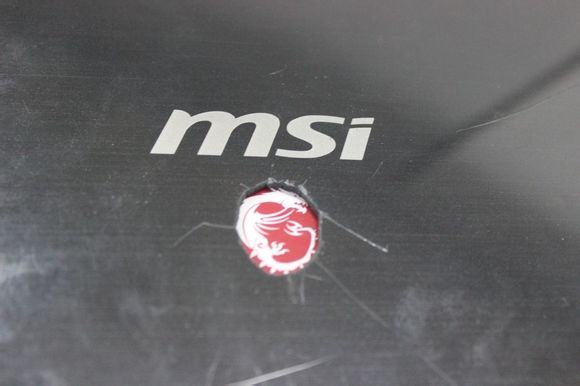

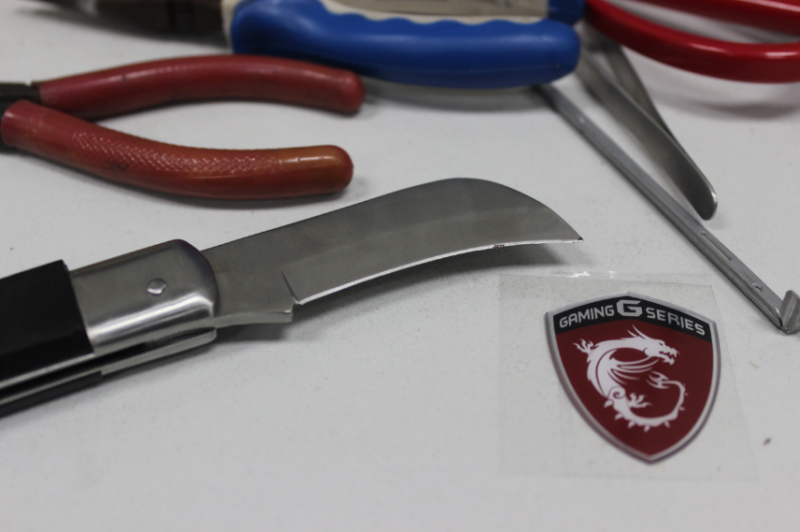

关于A侧的发光龙盾，它要简单得多。只要龙盾几乎可以漏出，就去掉外壳A并打个孔。

看看安装后的效果

黑暗中发光的龙盾

到目前为止，光污染的转化已经完成
