即将发布:ThinkPad black S5游戏机的内部设计分析

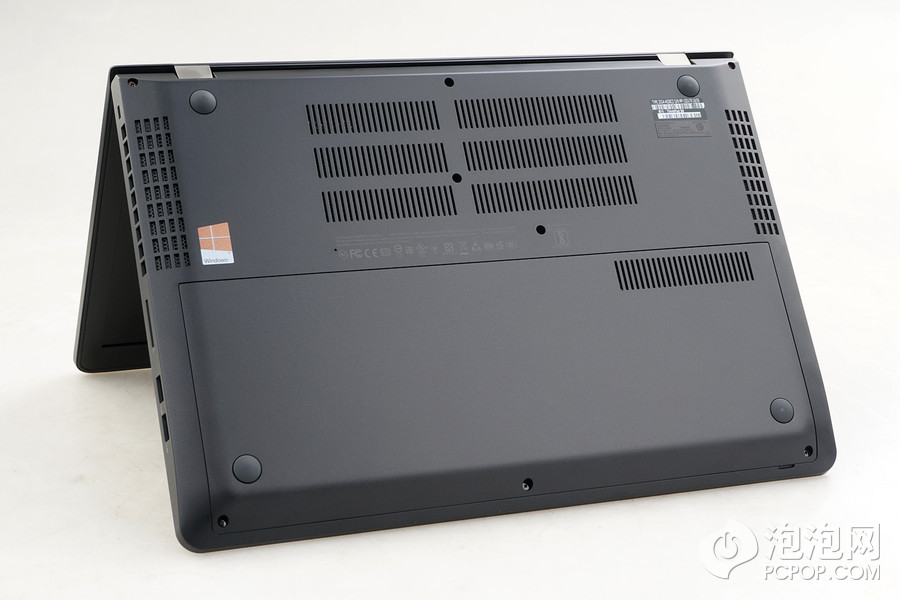

ThinkPad S5机身的底部采用工程塑料材料设计，并保留了快速升级窗口。整台机器上使用的螺钉都是菲利普斯螺钉，不难拆卸。

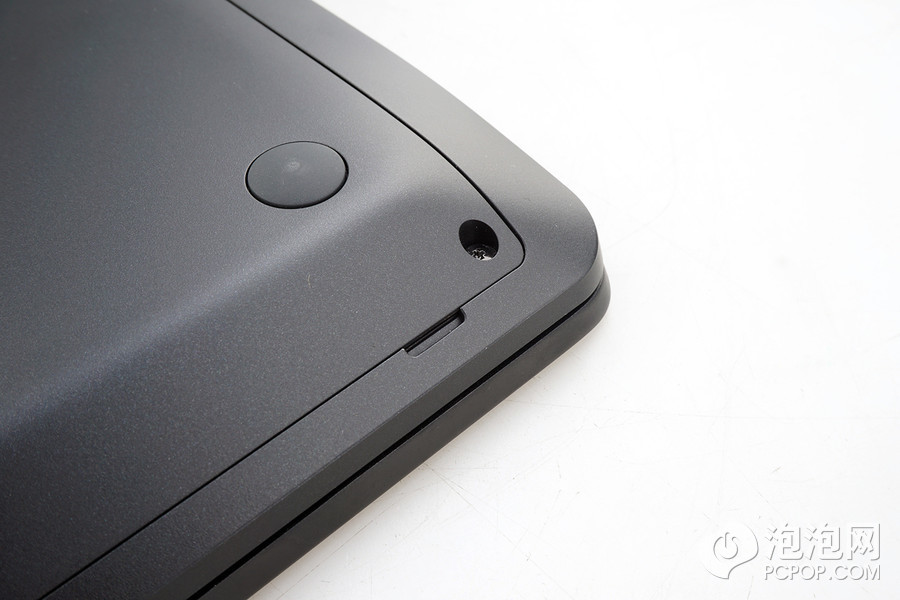

ThinkPad精心地在Heijiang S5快速升级窗口的右下角保留了一个凹槽。拧下三个螺钉后，您可以轻松地通过此凹槽打开升级窗口。

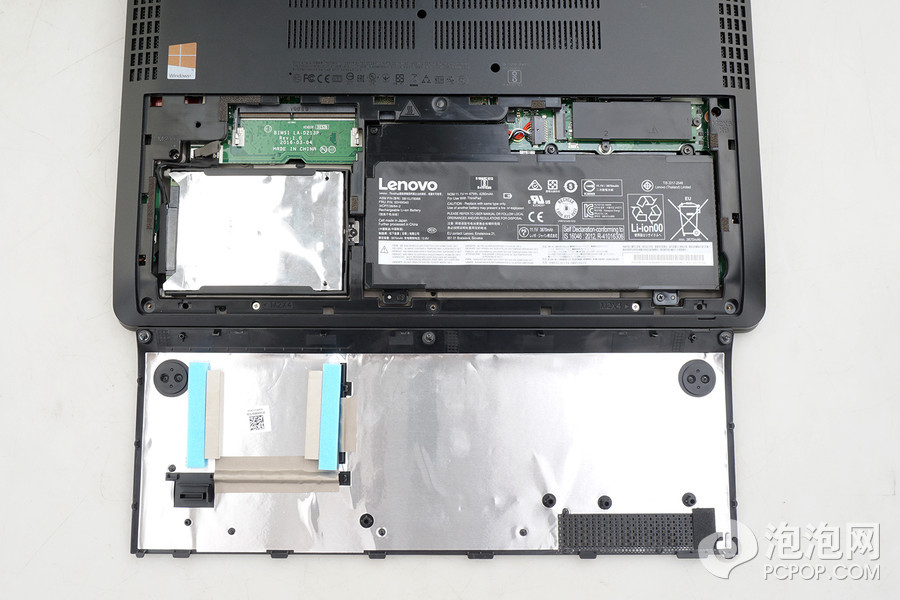

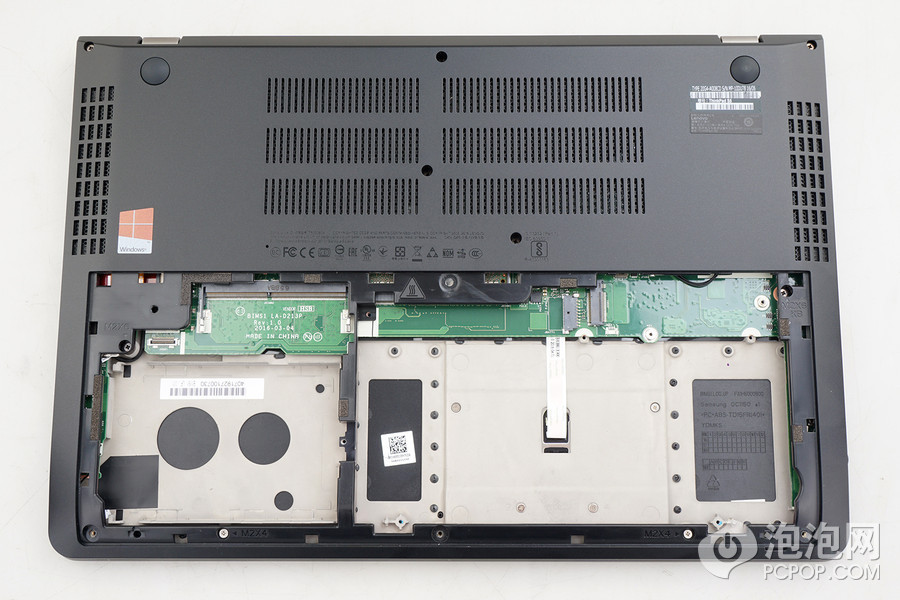

ThinkPad在快速升级窗口中保留了一个DDR4内存插槽，用户可以自己添加内存。除了内存。

Black S5配备了128GB M.2接口固态硬盘。尽管未将供应商写在磁盘上，但根据AS SSD检测到的信息，该固态驱动器由Samsung提供。黑色S5还为固态驱动器提供了金属屏蔽，不仅可以帮助散热，还可以防止静电破坏存储颗粒。

卸下硬盘驱动器和电池后，需要拧松机身底部的所有螺钉，然后使用撬棒或其他工具沿键盘表面和底部外壳之间的间隙缓慢卸下底部外壳。

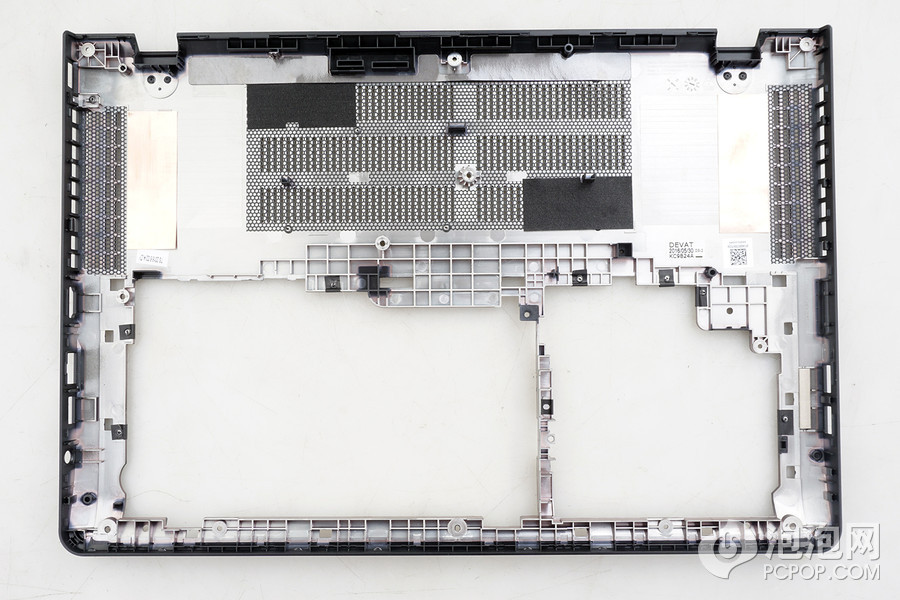

ThinkPad Black S5的底壳上有很多塑料扣，拆卸时需要小心，不要用蛮力拆卸。

其底部的做工非常好。通常，游戏制造商不会保留这么多的通风孔，也不会在快速升级窗口的中间保留连接桥。

>>

本文导航

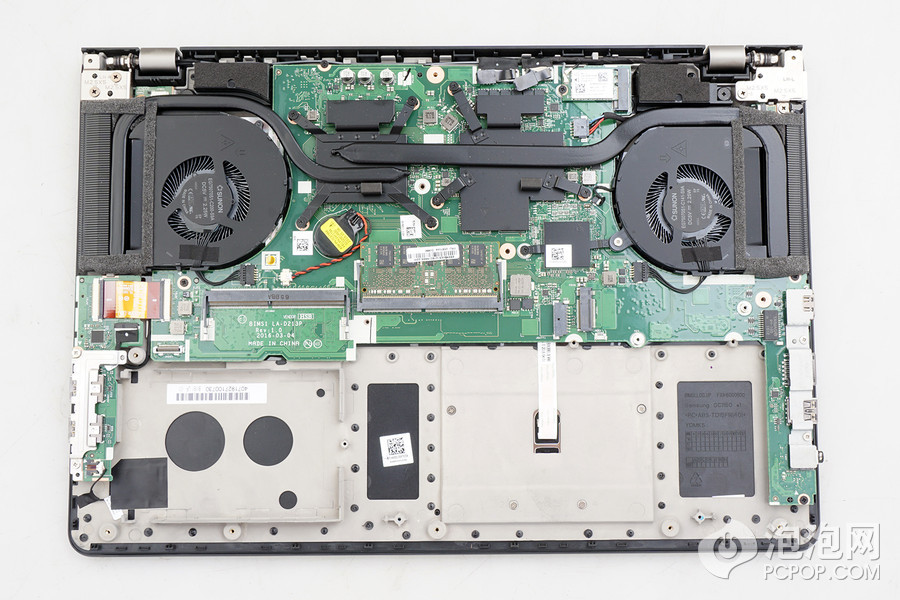

拆卸底壳后，您可以看到黑江S5主板的整体图片。乍一看，做工非常平整，几乎没有飞线。

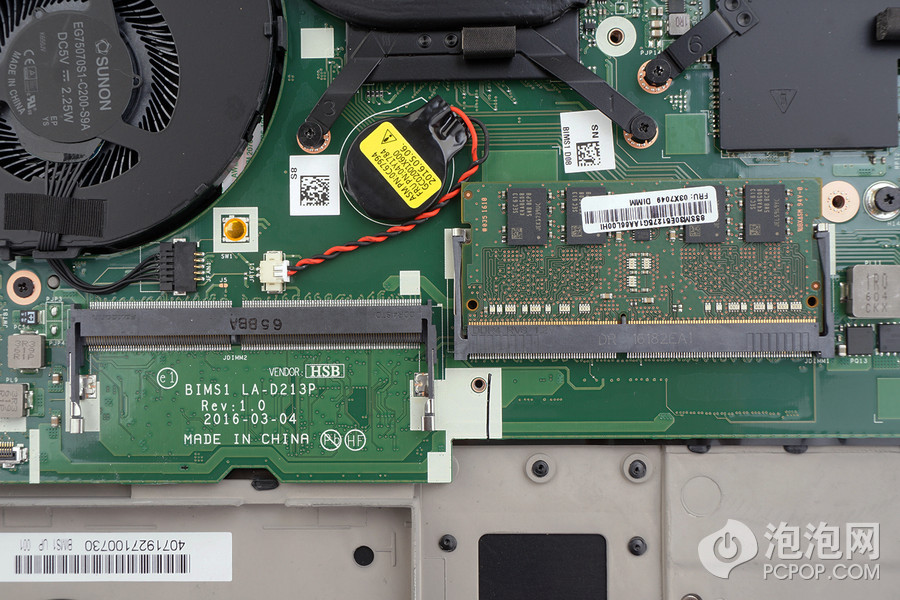

Heijiang S5总共有两个DDR4内存插槽。除了在升级窗口中保留的一个外，在底壳下方还有另一个。您需要先移除底壳，然后才能进行升级和更换。

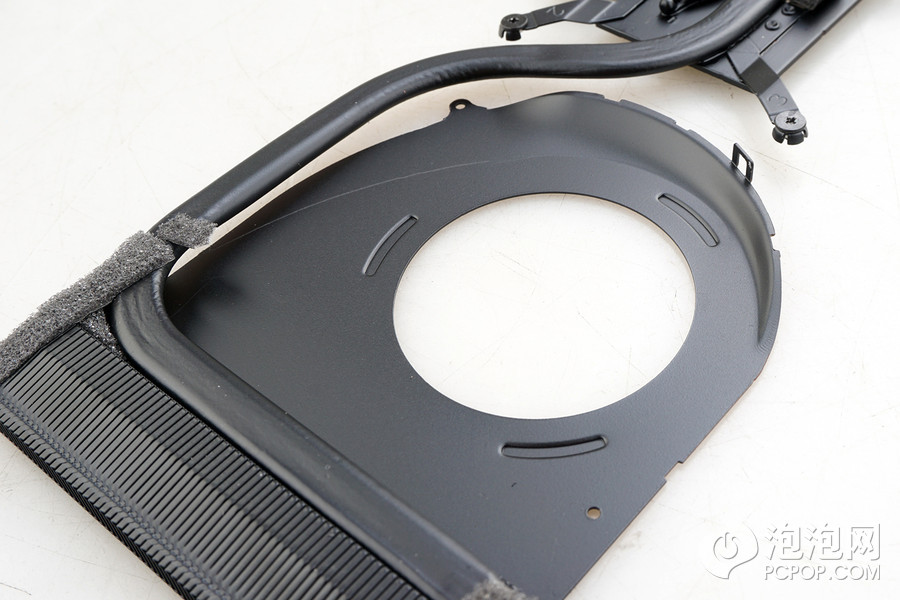

黑色在S5散热模块的表面上进行了发黑处理，外观更加美观。

当然，就实用性而言，S5也非常出色。 CPU和GPU的金属盖不仅可以覆盖芯片，还可以耗散芯片上方的电源模块。这样的设计非常罕见。

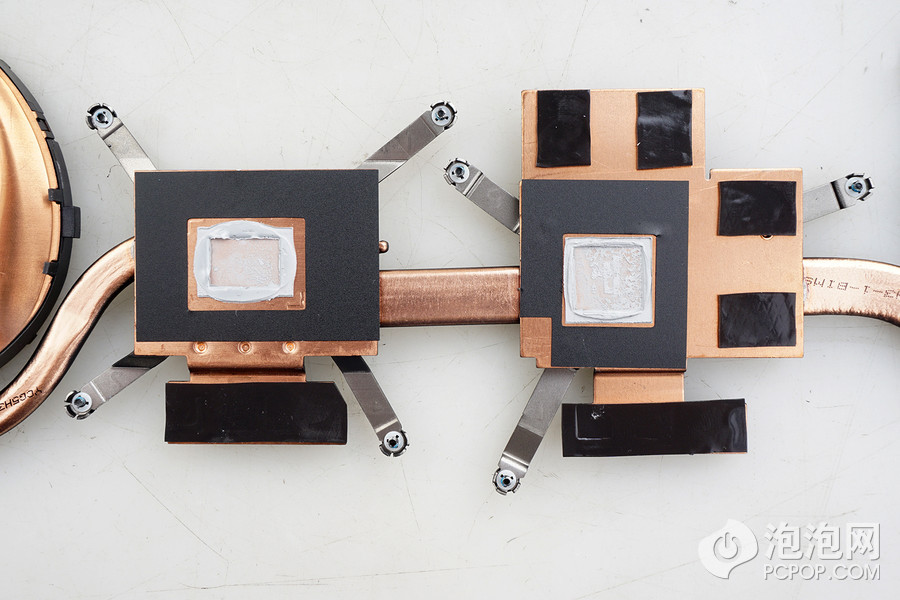

为了使纯铜发挥更高的散热效率，散热模块的底部没有油漆设计，但铜板看起来“细红润有光泽”，这是高端金属铜

CPU和GPU的散热盖。

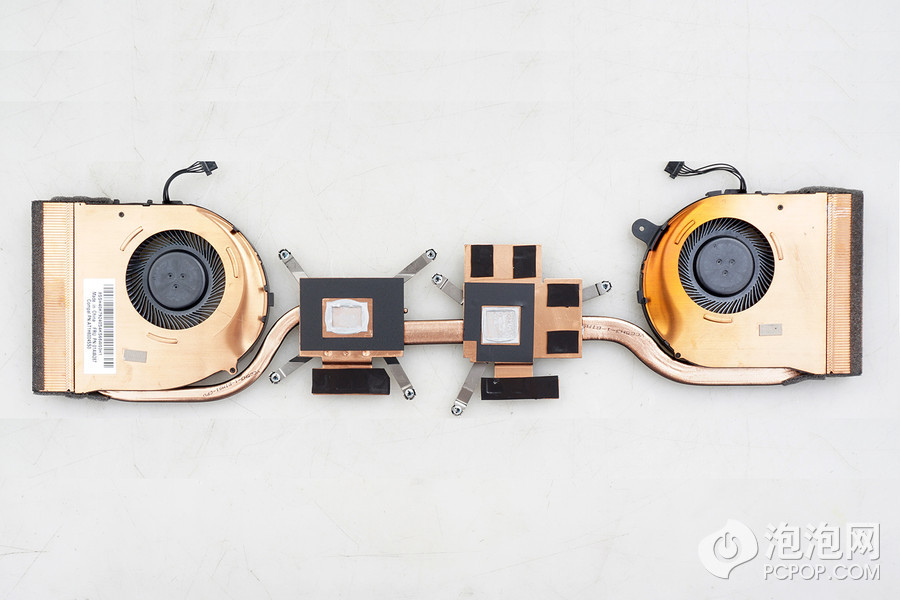

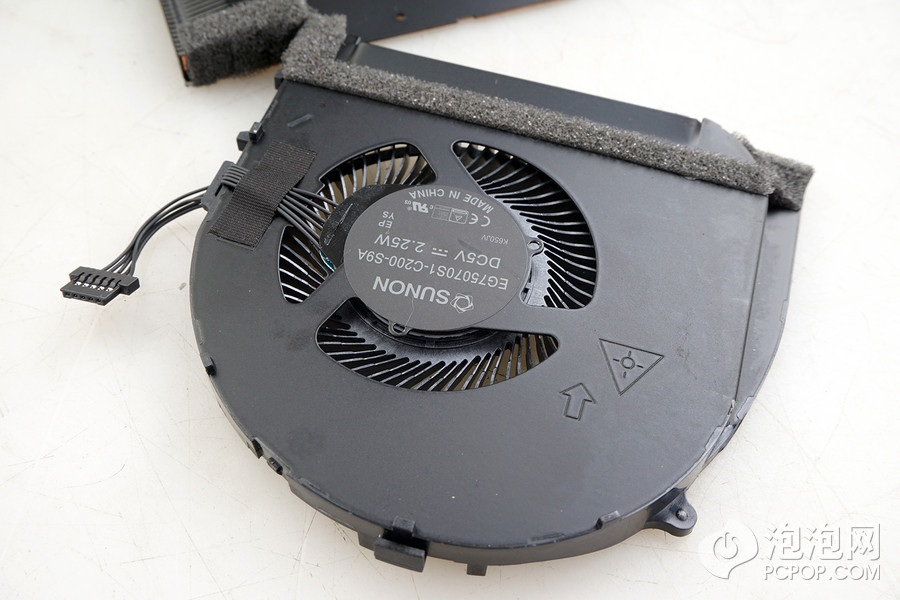

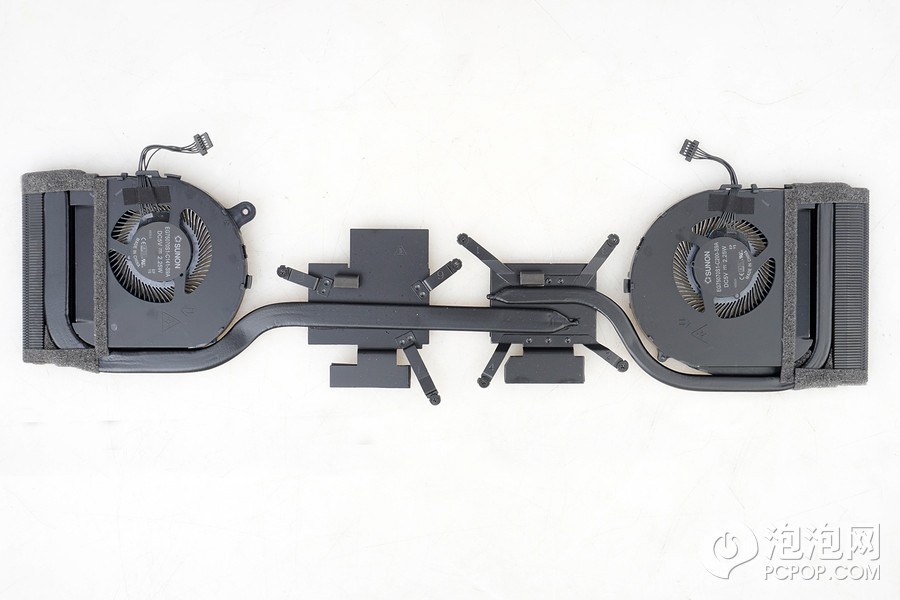

黑江S5采用了双风扇和双铜散热设计。 ThinkPad在风扇设计方面也考虑了很多问题。风扇仍然来自台湾的SUNON

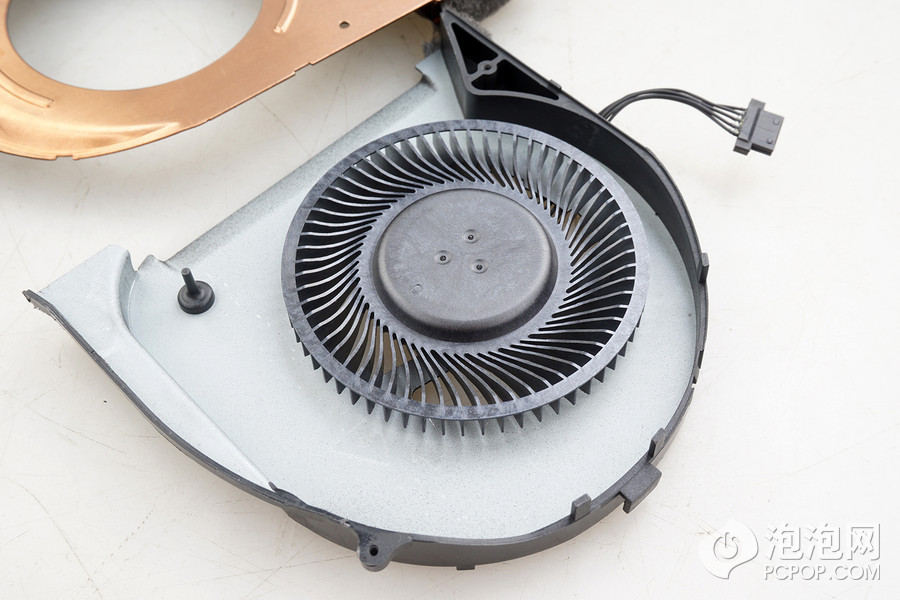

尽管黑江S5的风扇尺寸非常传统，但风扇的风扇叶片采用超薄设计，单个叶片只有0.3 mm，每个风扇最多可有62个叶片。另外，风扇的滚珠轴承采用硬盘级的FDB动压风扇轴承，可以有效降低风扇的噪音。这样的规格足以使许多游戏感到羞耻。

除风扇叶片外，黑江S5的风扇通道还针对空气动力学进行了专门优化。风扇不是普通的直下式设计，而是通过改变风扇壳的曲线来增加风扇的通风量，提高散热效率。

散热模块可能就是这种情况，但这不是ThinkPad S5内唯一的亮点，因此我们将对其进行拆卸。

>>

本文导航

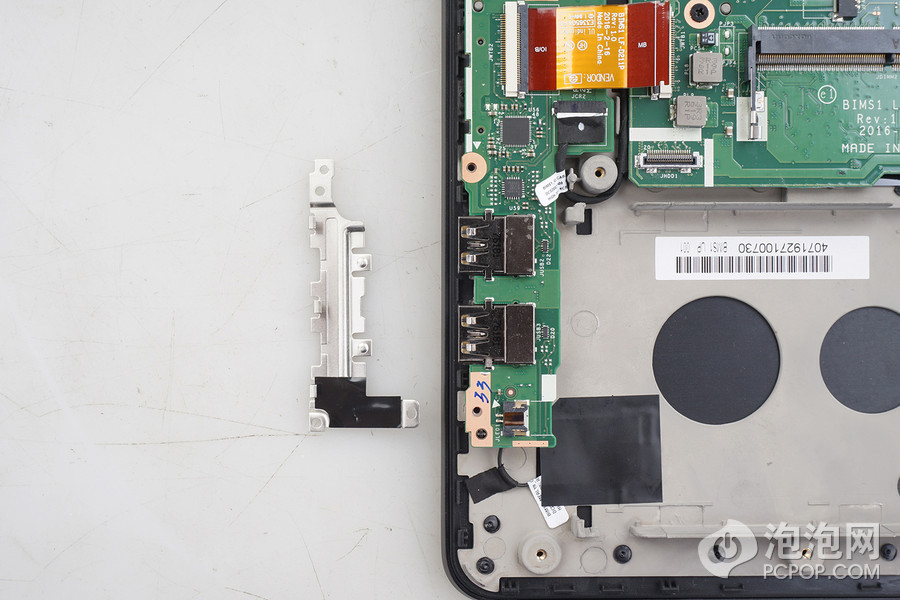

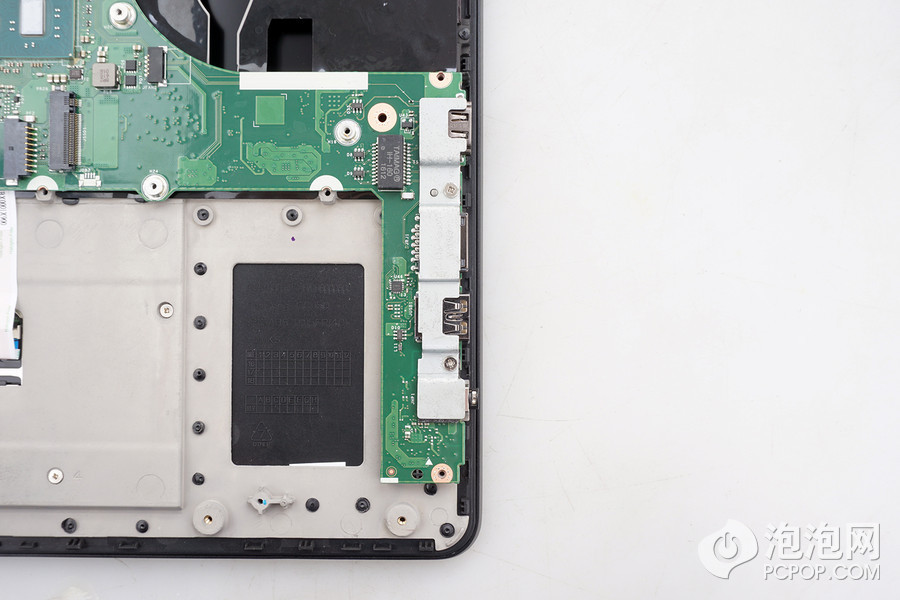

黑江S5右侧的USB3.0接口使用通用的扩展板设计，该设计通过扁平电缆连接到主板。这部分的重点是ThinkPad在此小型扩展板上添加了一块插入式金属板，这可以使扩展板的位置更加稳定。大多数游戏制造商不会使用类似的设备。

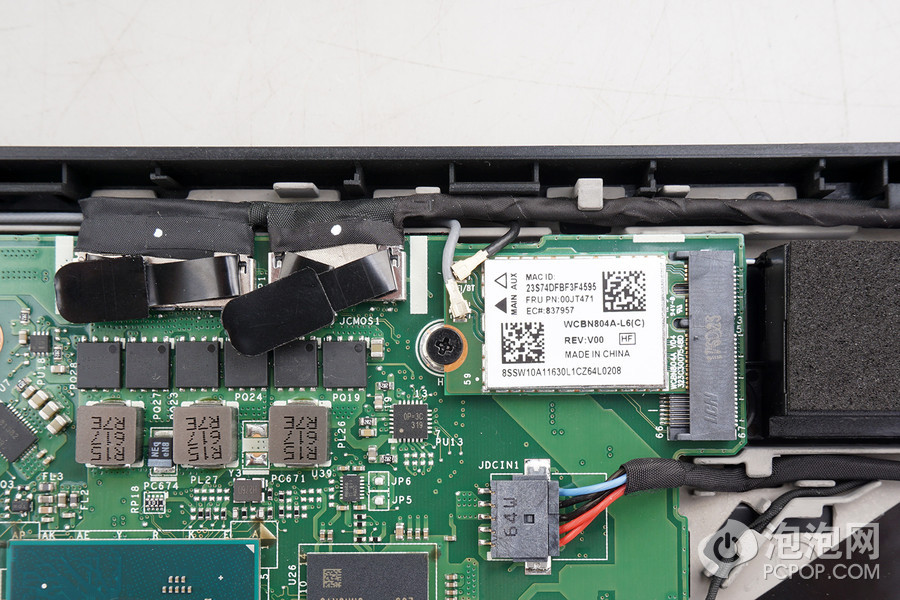

主板顶部有两根屏幕电缆。右侧是Intel RaelSense 3D电缆，左侧是屏幕电缆。最左边的无线网卡是高通公司的Atheros QCA61。 ThinkPad不在乎无线网卡和M.2硬盘驱动器的详细信息。此无线网卡甚至不支持AC协议。

机身左侧的IO接口也通过金属板固定

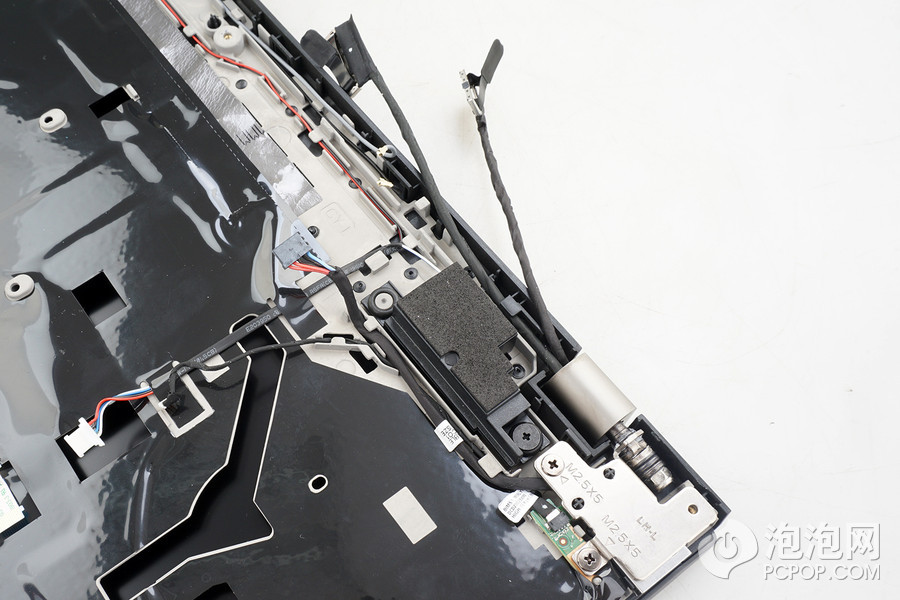

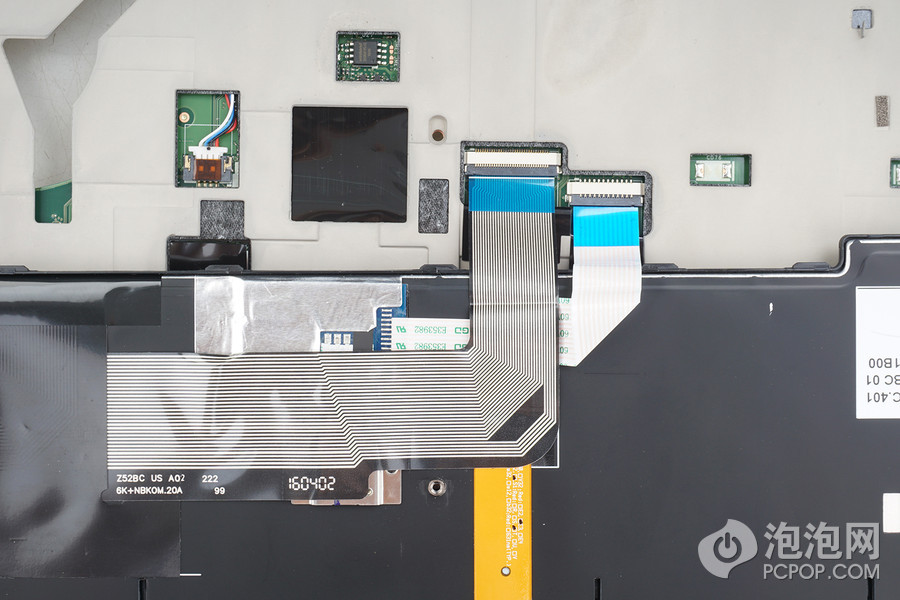

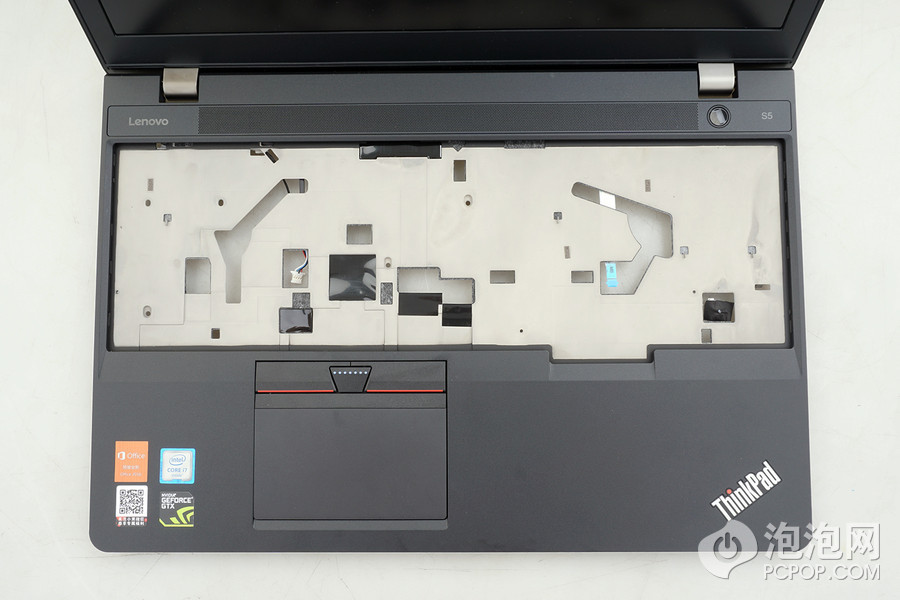

在下次拆卸之前，您需要打开顶盖，并一根一根地拔掉键盘和主板之间的电缆。

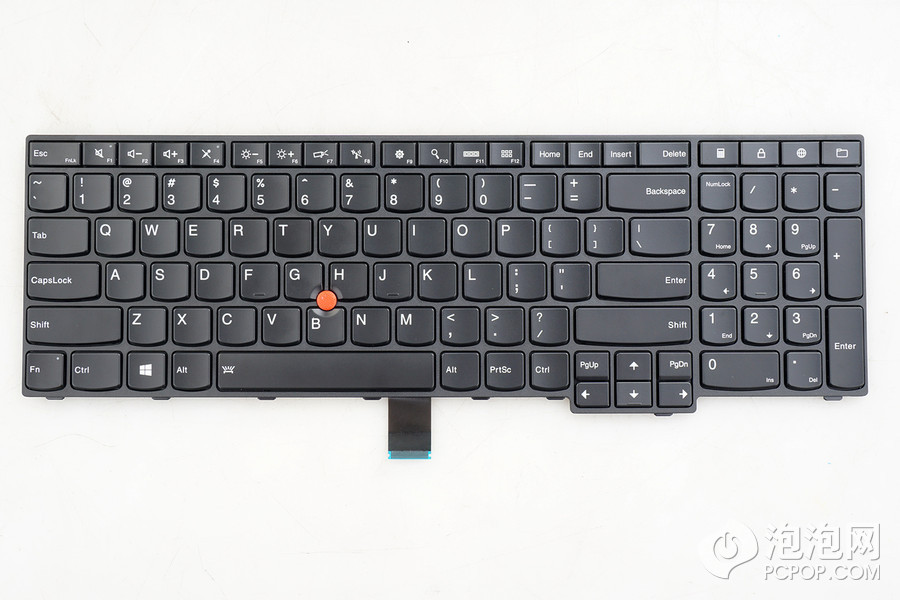

ThinkPad的经典红点键盘触感非常舒适，游戏或打字都没有问题。

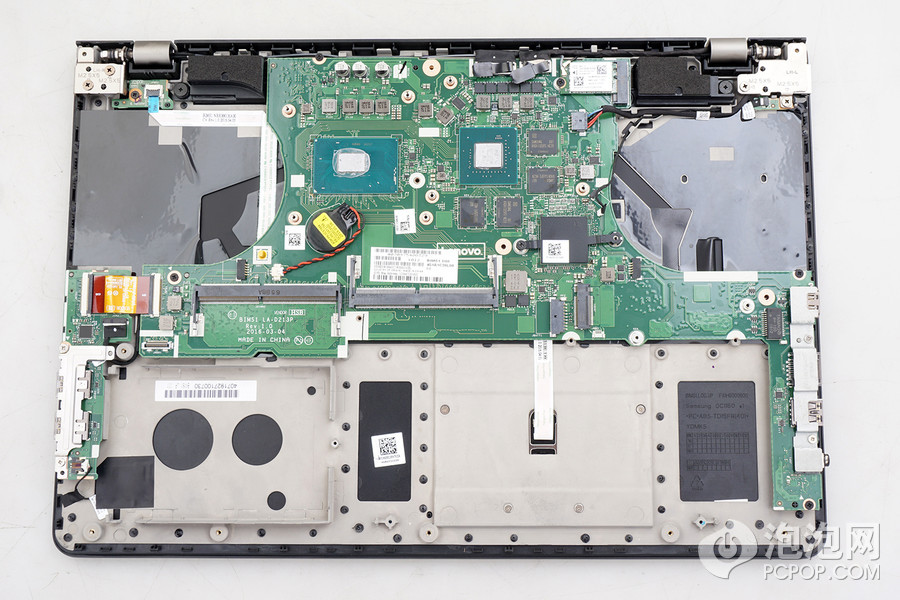

然后您可以卸下主板。

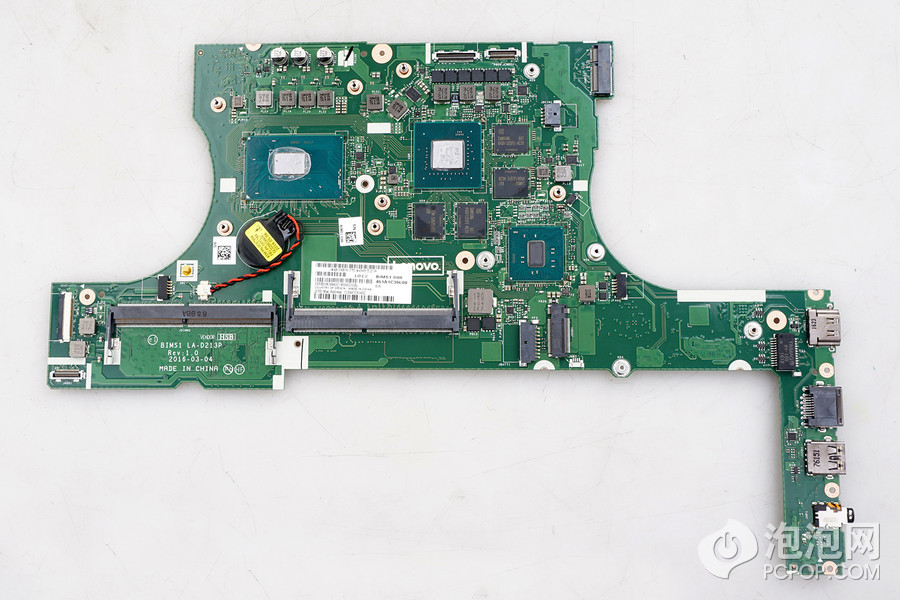

黑江S5的主板形状相当奇怪，但这主要是考虑到散热和左I / O接口，并且没有插槽。但是，没有使用黑色电路板，这似乎缺乏高端感。

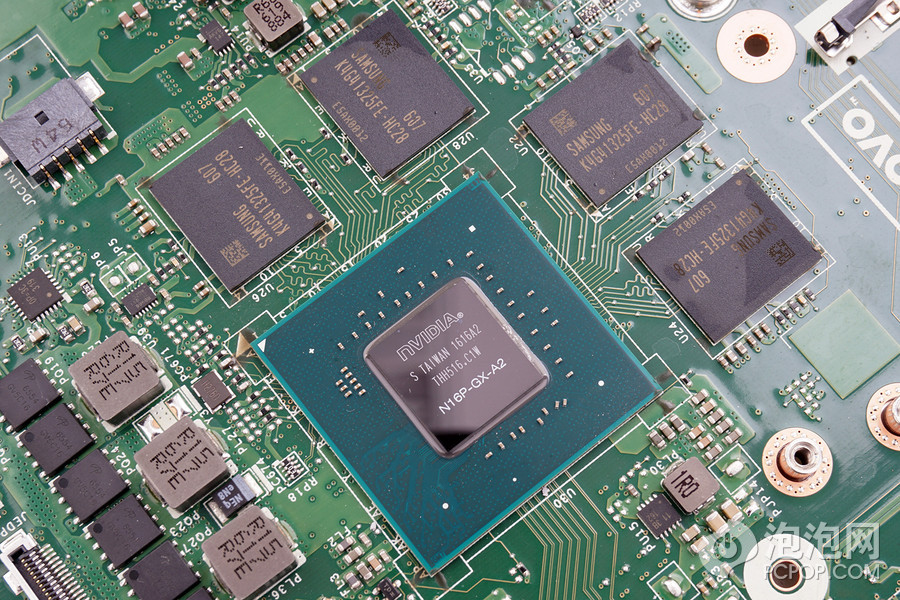

NVIDIA提供的GTX 960M图形处理器，左上方是三星提供的GDDR5内存芯片，单个容量为512MB。

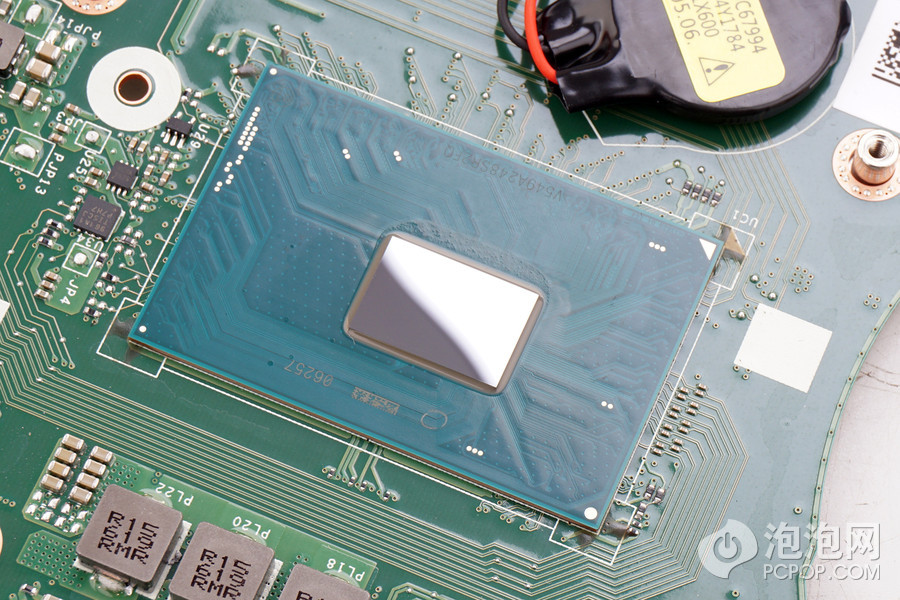

Intel的i7-6700HQ处理器，Intel未来的移动芯片将使用这种不可更换的封装方法。

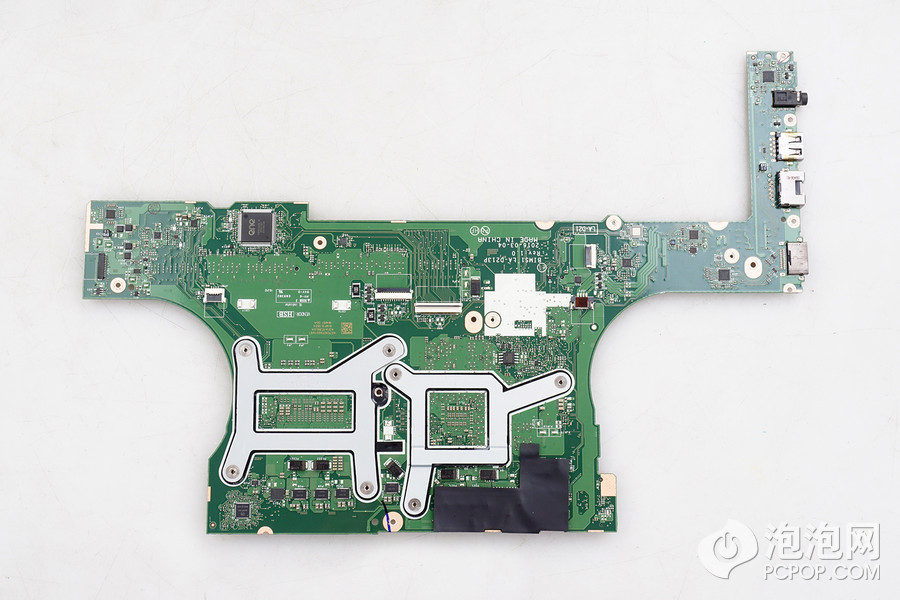

主板背面。

尽管在主板正面基本上看不到飞线，但是在卸下主板后仍然有许多飞线。

右上角总共有五根飞线。幸运的是，长度恰到好处，飞线在安装到主板上后就可以着陆。

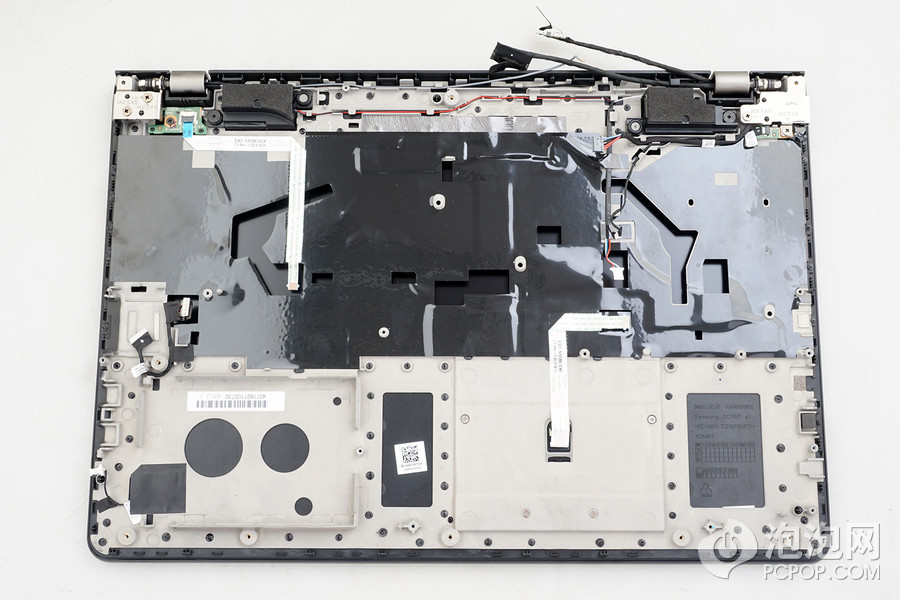

ThinkPad的经典镁合金键盘防滚架。

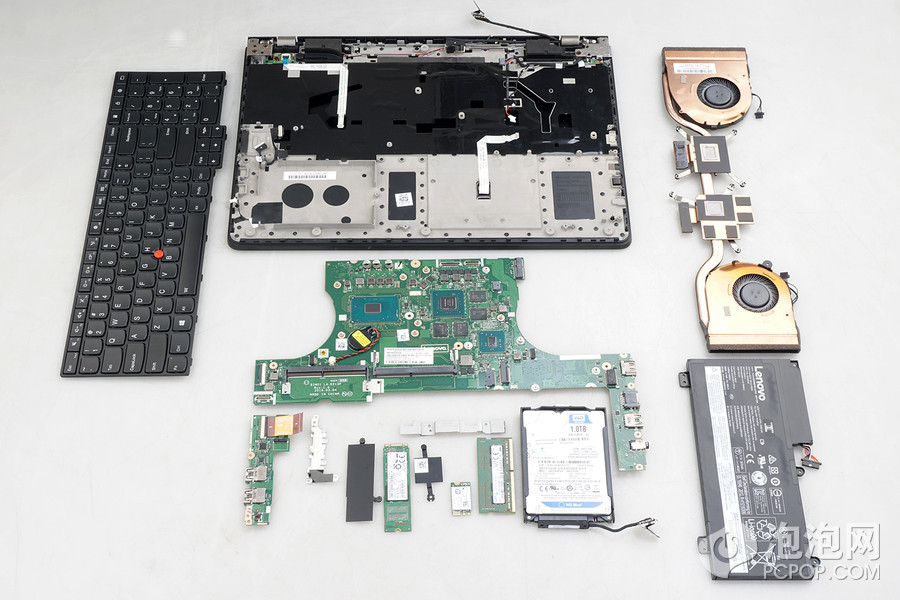

拆卸全家福。

此拆卸不如先前的拆卸文字那么详细，主要是因为用ThinkPad Black拆卸S5相对容易，所有螺钉都在表面上，并且壳体的分离也很容易。

可以看出，ThinkPad S5的内部设计确实很周到。无论是重要的散热模块还是不起眼的I / O板，其性能都超过游戏笔记本电脑的平均水平。也许它的做工不如ThinkPad好。这是一个经典的商业系列，但是打很多游戏并不是什么大问题。
