如果机械键盘坏了怎么办？ -定制的QMK转换和重铸！

我的同事淘宝购买的机械数字键盘经过长时间使用后，开始显示不受控制的乱码，并导致计算机崩溃。将其送回淘宝商店进行维修，维修花了两个星期才恢复到同一故障。服在沟通上很麻烦，当把尸体扔给我时，这花了很多运费。因此，这项装修是在假期期间进行的。铝合金外壳，家用绿轴键盘。

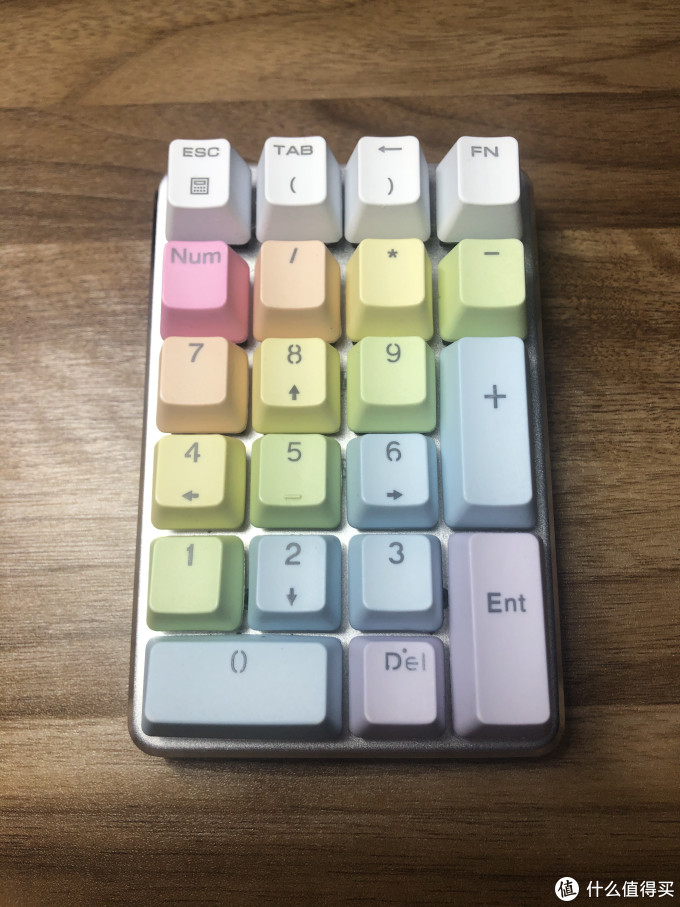

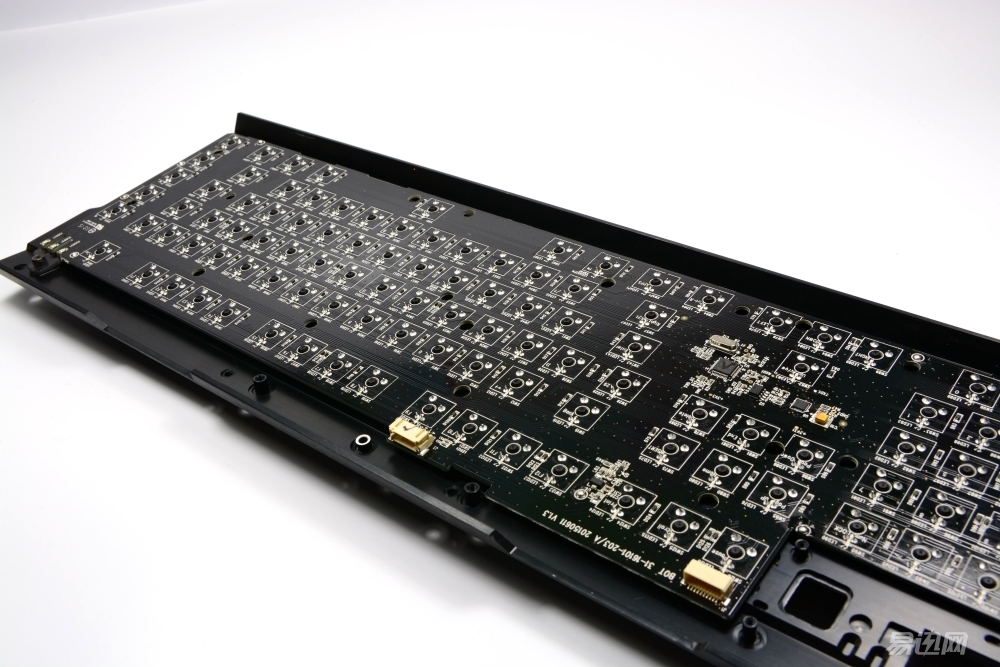

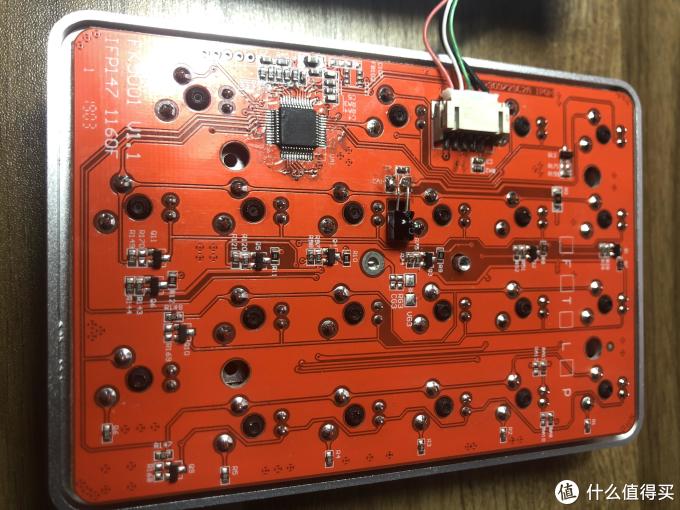

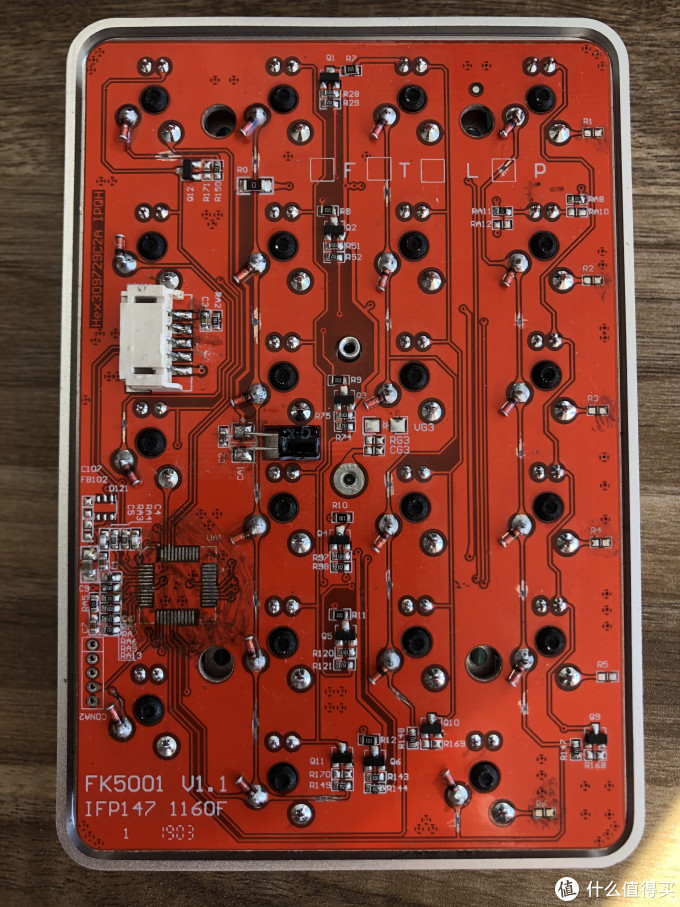

电路板很干净。估计上次重做后，主控制ic上有明显的焊接痕迹。检查发现，矩阵键盘的电路也很简单。主控制IC很可能再次掉线。板载IC是Holtek生产的HT68FB560，这是一种特殊的键盘控制芯片。没有制造商代码，因此无法执行任何操作。因此，借鉴我以前做GH60的经验，只需考虑替换开源主控件即可！

提出想法

生产完全基于定制键盘的概念。它最初是由外国geekhack论坛的粉丝发起的。现在淘宝有各种定制的解决方案。从外壳，键帽和其他外观到具有各种特殊形状和功能的键盘，都可以完全自定义。

定制键盘_淘宝搜索看

也有在国外开源的TMK或QMK固件。这次我将选择QMK固件。 QMK基于TMK项目的改进，并且具有非常友好的刷新程序。

硬件是USB随附的Atmege32U4。淘宝上有很多选择，包括Tennsy2.0，arduino pro micro（请注意，它不是pro mini芯片），只需十元左右即可完成。

arduinopromicro_Taobao搜索以查看

硬件材料准备

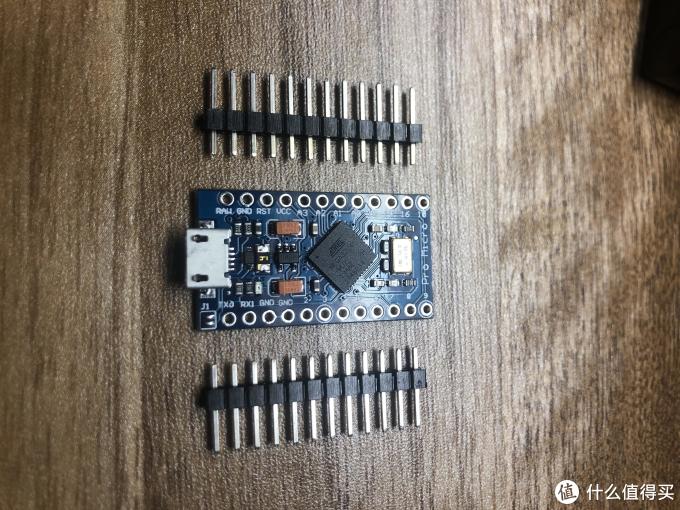

开源主控制芯片Arduino Pro Micro

几个开关二极管（1N4814）* 21pcs

几根电线

焊接工具

开源主控制芯片Arduino Pro Micro

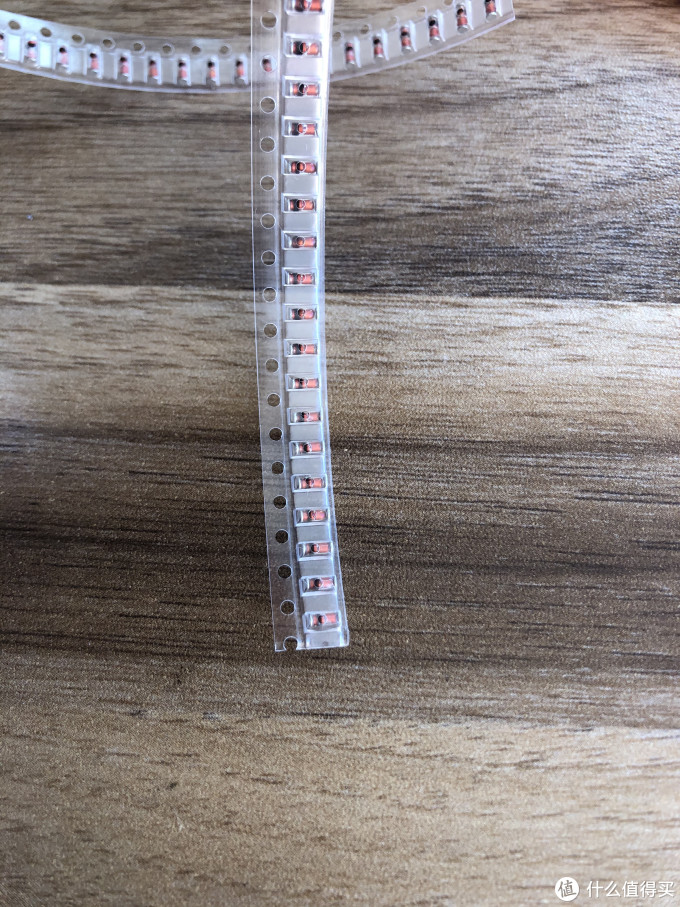

开关二极管

经过卷尺测试的原始键盘的硬件电路

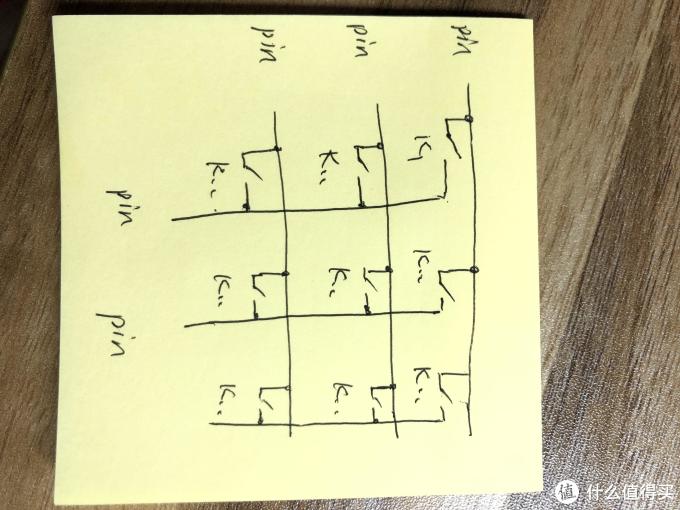

首先，键盘部分。机械键盘只是一个开关，一个非常简单的键盘矩阵。一个混乱的地方是，所有按键都直接连接到主控件的引脚上。对于熟悉它的人来说，定制键盘的电路需要一系列二极管，以确保键盘不会发生冲突。这部分在以后的转换过程中也花费了很多精力。那么对于原版主机，如何控制键盘而又不会发生冲突？简单测量之后，每行的电压都不同，4.9-2.7v减小。由电压软件确定吗？没有源代码只能猜测。但是很难判断发生了什么。懂的朋友可以帮助回答哈哈。

卷尺中测量按钮的原电路亮起

这部分也花了一些时间，行行在低级别打开，列在高级别打开。

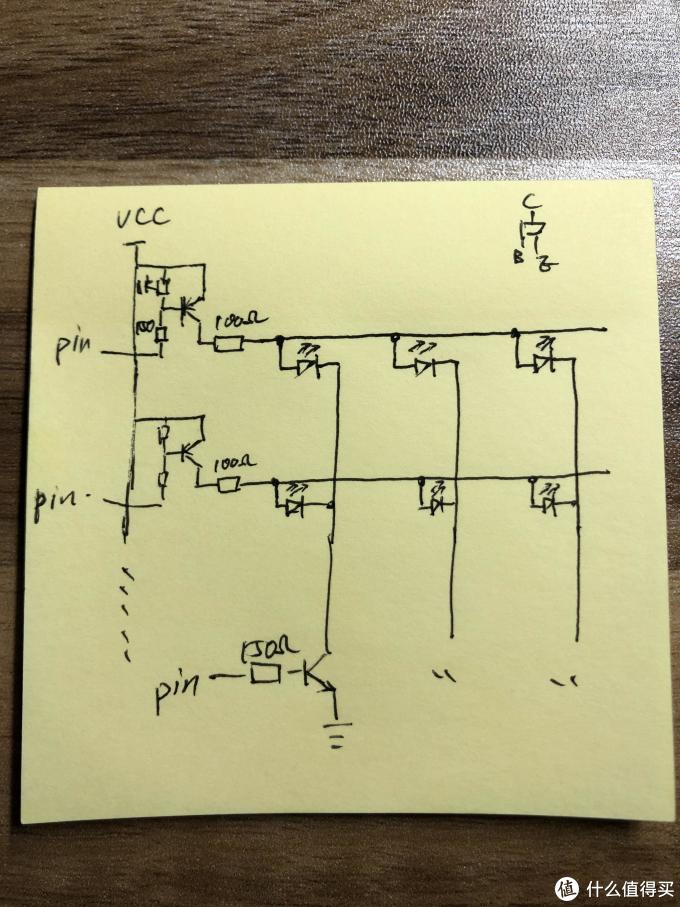

led灯的缩略图

根据键盘布局设置布局

根据布局编辑自己的固件

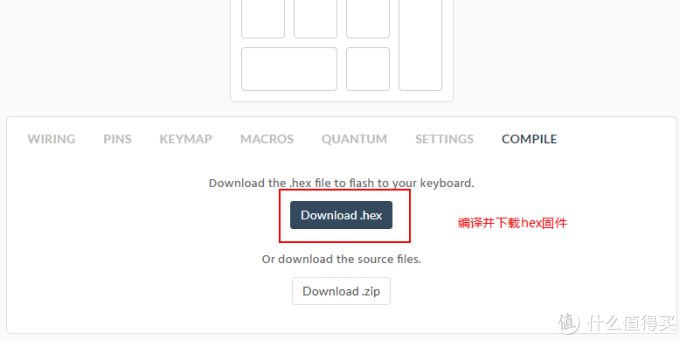

将已编辑的固件刷新到pro micro（您需要使用1.固件xxx .hex，2.qmk_toolbox，3.zadig2.3)

测试接线没问题

布局网站

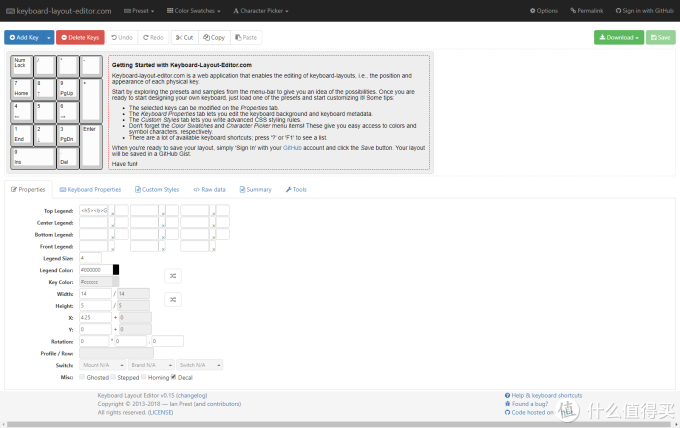

此网站可以设计键盘布局。设计完成后，可以导出键盘布局。这次，您只需要具有正确的键盘布局，而不必太在乎文本内容。

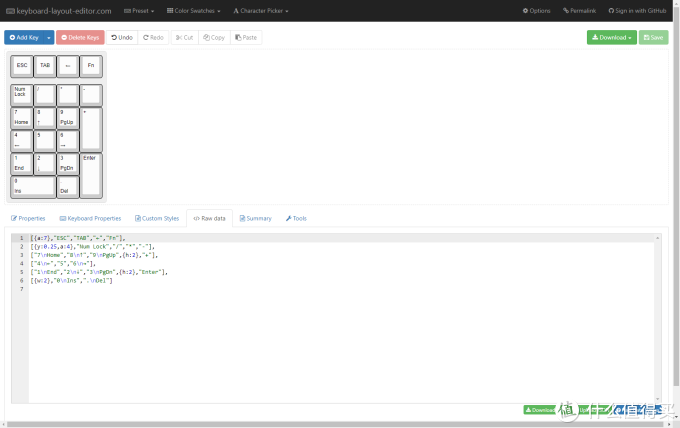

设计版式

键盘固件网站

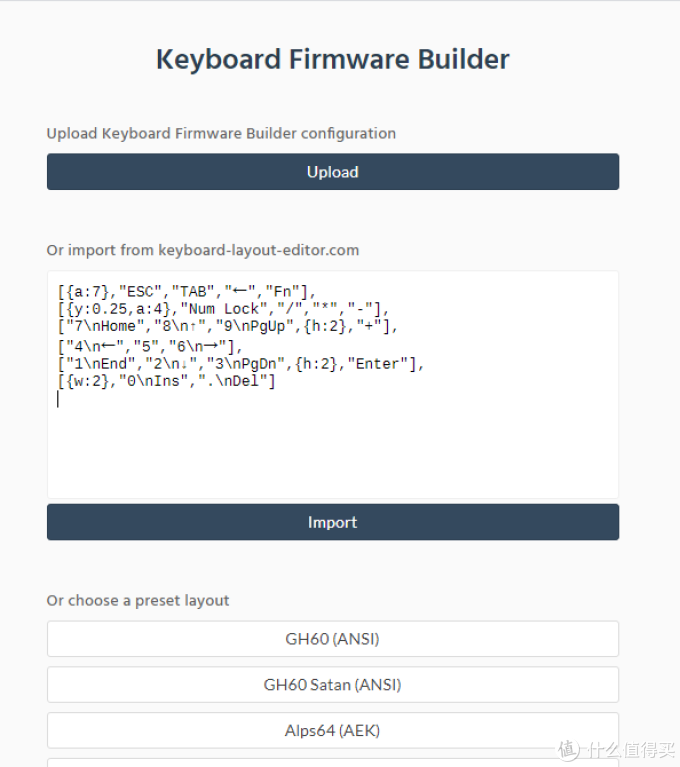

设计布局后，将“原始数据”选项卡的内容复制到Keyboard Firmware Builder网站，然后单击“导入”

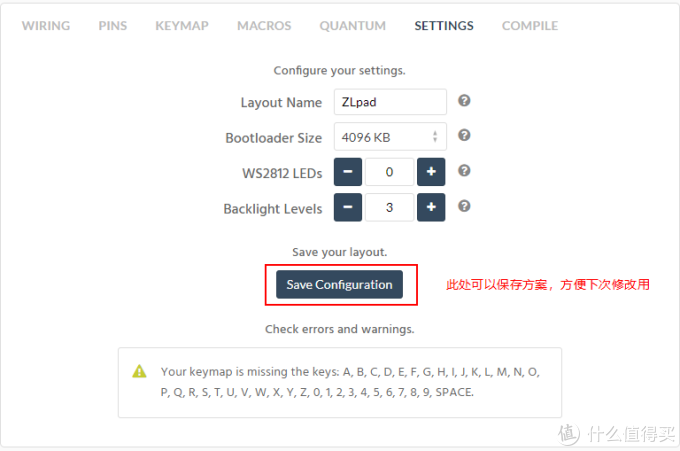

通过此网站轻松设计自己的固件

键盘矩阵的接线方法

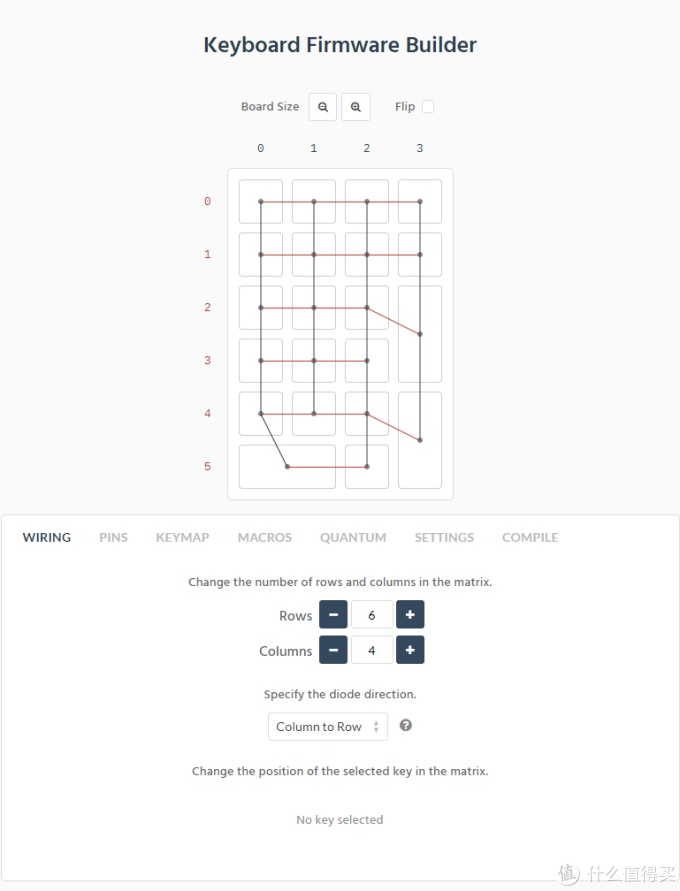

请注意，二极管是二极管的方向。在这里，选择从列到行，然后二极管的黑色标记面对该行，将用于后续焊接。

主控件上行和列线的接线针脚

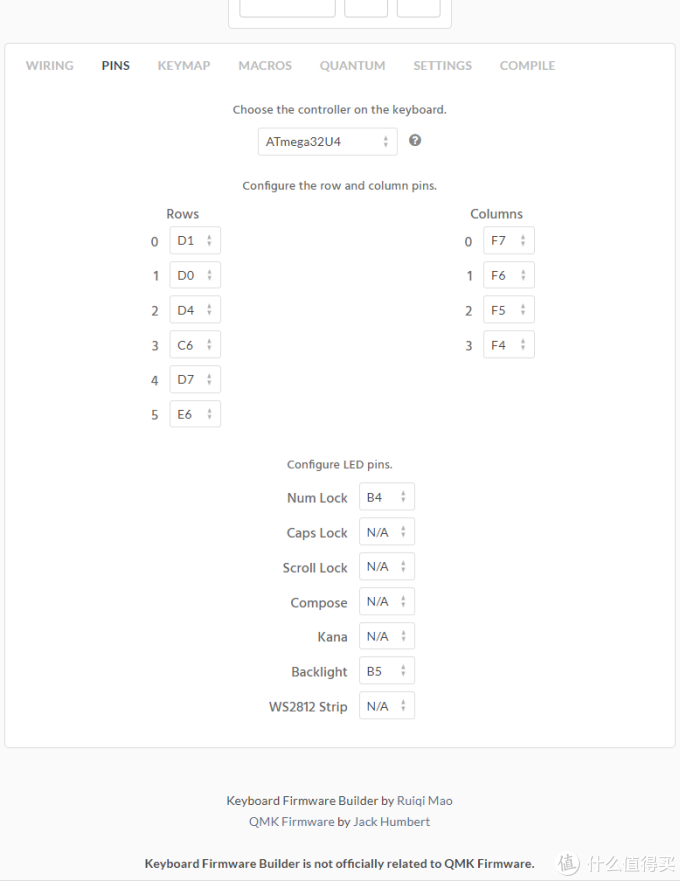

选择图钉

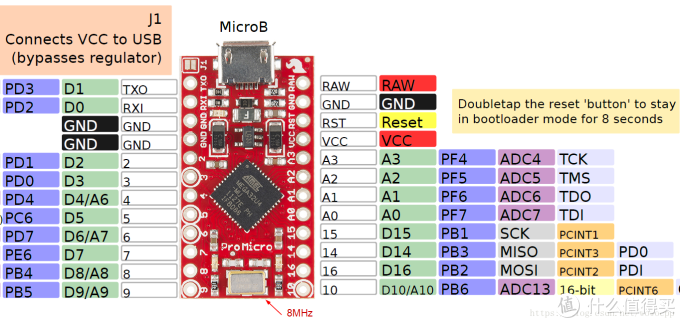

32U4的引脚排列图，与蓝色的引脚匹配

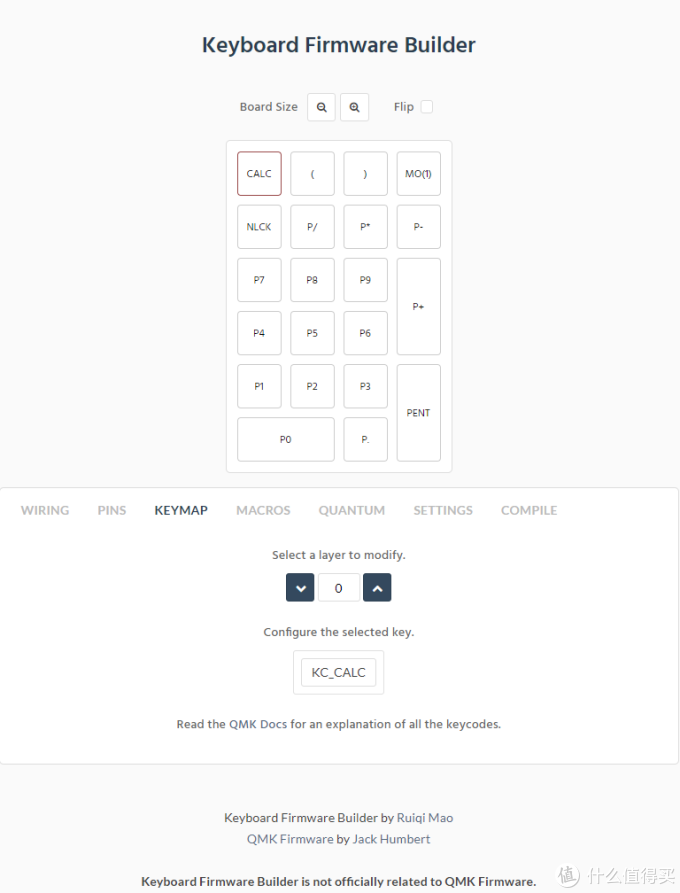

然后设计矩阵上每个按钮的键值。单击每个按钮，为每个按钮分配值，然后设计多层按钮！ ！ ！

使用qmk_toolbox将固件刷新到pro micro

由于内置的​​pro micro是arduino固件，因此可以被arduino IDE直接识别，但不能被qmk_toolbox识别，因此我们需要在zadig中安装libusb驱动程序。

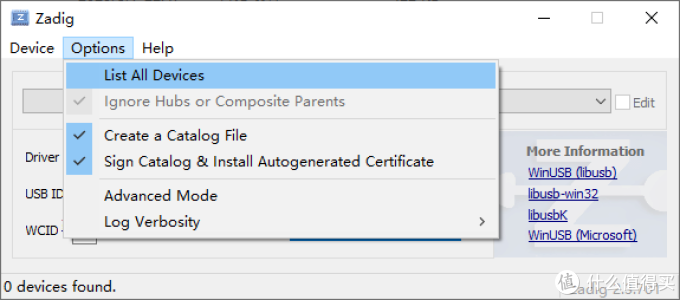

列出所有设备，并将libusb驱动程序添加到pro micro。

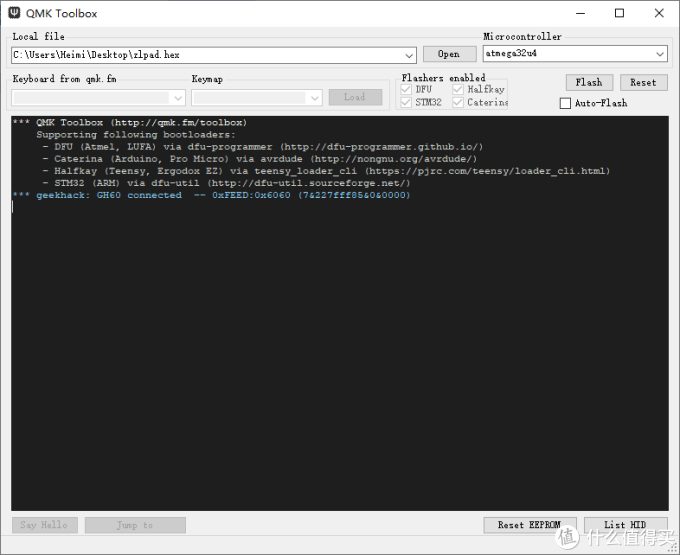

工具箱工具，用于选择固件和IC

注意！ ！ ！您需要将电路板上的RST引脚和GND引脚短路两次，计算机将发出USB拔出和插入的提示音，进入DFU模式，立即单击闪烁，将显示成功！

到目前为止，我们已经成功刷新了固件。

注意：连接了闪烁的Pro Mirco之后，它将被自动识别为键盘，而Arduino IDE将无法识别。如果要闪回Arduino固件，这也是可能的并且非常方便。这样可以开始撰写新文章。

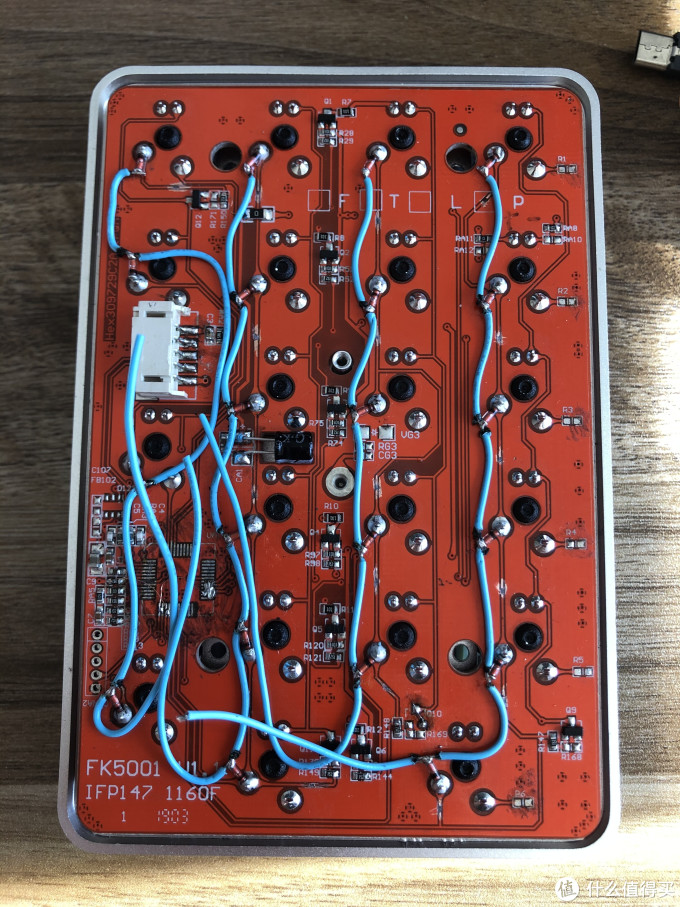

有必要杀死原始的主ic。由于原始电路中没有二极管，因此需要添加二极管。我选择摆脱列并刮擦以使每个按钮的列销独立。如果不切断，则二极管是没有意义的。在图中，增加了二极管，并切断了列引线。导线刮擦时，我的手很累。刮擦后，测量每个引脚不能连接到其他引脚或GND。

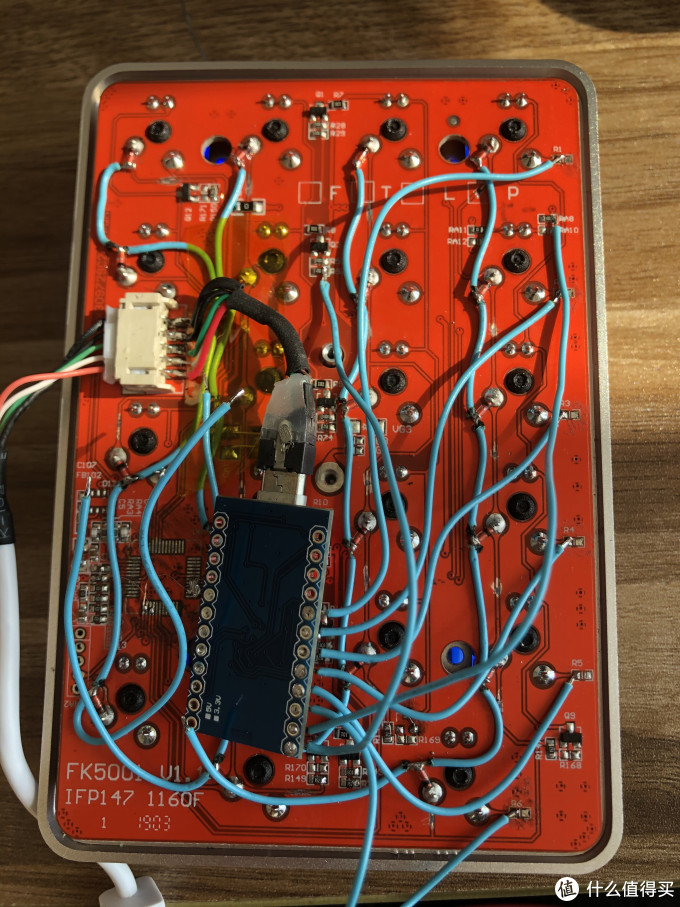

将行和列引线连接到pro mirco。使用损坏的usb mirco头切换到usb。

在此过程中连续调试。重新排列图钉灯。还要将背光灯和数字灯连接到主控制器！ ！

最终测试顺利通过

总体成本不高，不包括3天的快递等待时间，不停地爬网查找信息，完美实现的乐趣无穷。现在给每个人自己的经历带来风险。当然，您可以自定义所有按钮。您可以将该键盘完全修改为游戏专用键盘。可以深入编辑宏功能，等等。很好玩。而且，由大神制作的网站是完全可视化的，不需要触摸代码，更加方便，快捷。

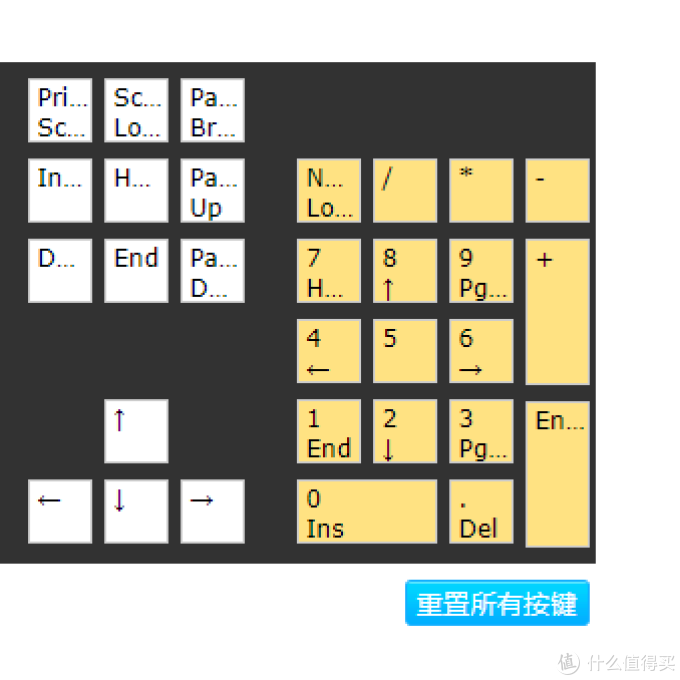

测试按钮通过了所有正常

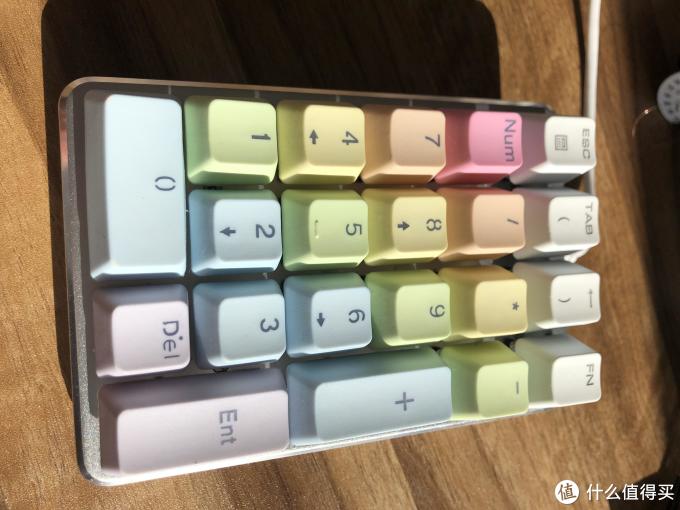

混合安装
