全新产品：ThinkPad X1 Tablet键盘已更改为USB接口

记住ThinkPad X1 Tablet键盘更改为USB接口的原因

使用USB独立键盘，即使使用良好的机械键盘，在打字时使用鼠标也感觉很糟糕。像笔记本一样，是否可能有一个同时带有按钮和触摸板的键盘？最好添加一个小红点。出于这个目标，我参观了淘宝网，发现通用的淘宝网没有这种需求的键盘（也许我的需求很奇怪）。带着这个目标，我心里一时兴起：修改ThinkPad笔记本电脑键盘不是更好吗？

查阅了广泛的信息后，我发现可以直接将笔记本电脑键盘修改为USB接口并开始采取行动。

参考

感谢您提供以下博主和博主的信息：

ThinkPad键盘到无线套件：

大量的外部指点键盘：

带有USB的Hack X1平板电脑键盘：

ThinkPad X1 Tablet 2016＆2017键盘到USB Hack工具:: 3041109

通过查找信息然后总结信息，我发现了两种通用的方法来转换笔记本电脑键盘：

第一种方法

方法：获取笔记本的本机键盘，然后将笔记本键盘的阵列电缆直接连接到微控制器的引脚。然后对单片机进行编程，通过监控笔记本的键盘阵列信号，将键盘阵列信号转换为符合USB规格的信号，然后输出USB信号。

准备材料：SCM芯片（最好是STM3 2、推测不使用8位或16位的原因是引脚太少且频率低），PCB板（需要自己计划电路，然后进行制作），键盘电缆接口（连接键盘电缆和电路板），几个电子组件。

分析：此方法具有较高的技术要求，并且需要了解PCB板，微控制器编程，电路布线等知识，但是它相对灵活并且适用于市场上的任何键盘转换。

第二种方法

方法：获得带有USB电缆定义的电磁键盘（通常，电磁键盘使用USB协议来传输信号以减少接线柱），然后自己制作一个磁性基座，并且可以通过与USB电缆 。如果您将来不考虑使用磁性底座，也可以直接连接到pogo针。

准备材料：磁性键盘底座，USB电缆，磁铁，可以打孔的塑料片（您也可以使用3D打印出数据中的3D模型）。

分析：该方法具有相对较低的技术要求和较低的灵活性。它只能应用于使用USB协议传输的电磁键盘底座。目前，磁性键盘基座的缺点是键盘击键时间短。您可以在这两种方法之间进行选择。

当然，通过将STM32微控制器与蓝牙模块或无线模块结合以制作无线蓝牙键盘，可以提供更高级的游戏玩法。

动作

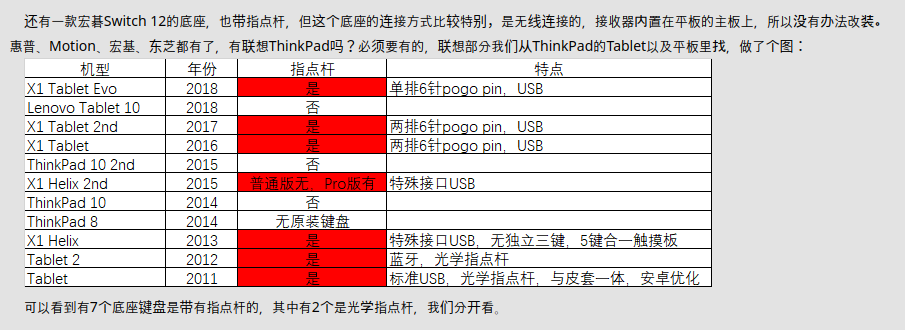

通过对技术能力各个方面的选择（实际上是菜贝），我最终决定直接将ThinkPad Tablet的磁性键盘扩展坞更改为USB接口。请注意，16-17型号的第一代和第二代键盘底座是ThinkPad Tablet的第一代和第二代键盘底座。

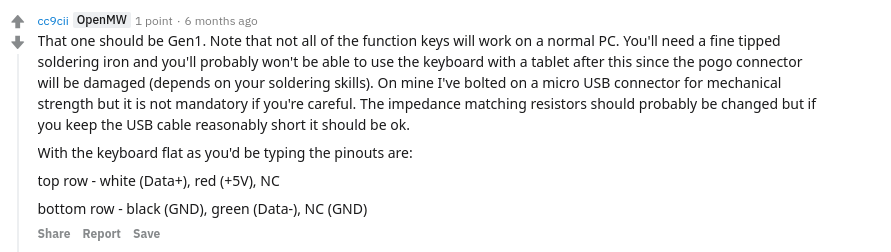

然后我在国外网站上找到了此键盘的六个pogo引脚的定义，其中四个已连接到USB定义线上。从上到下，从左到右。

第一行：白色，红色，nc，

最底行：黑色，绿色，nc（gnd）。

注意：仅使用四个彩色pogo引脚连接到USB的颜色定义线。

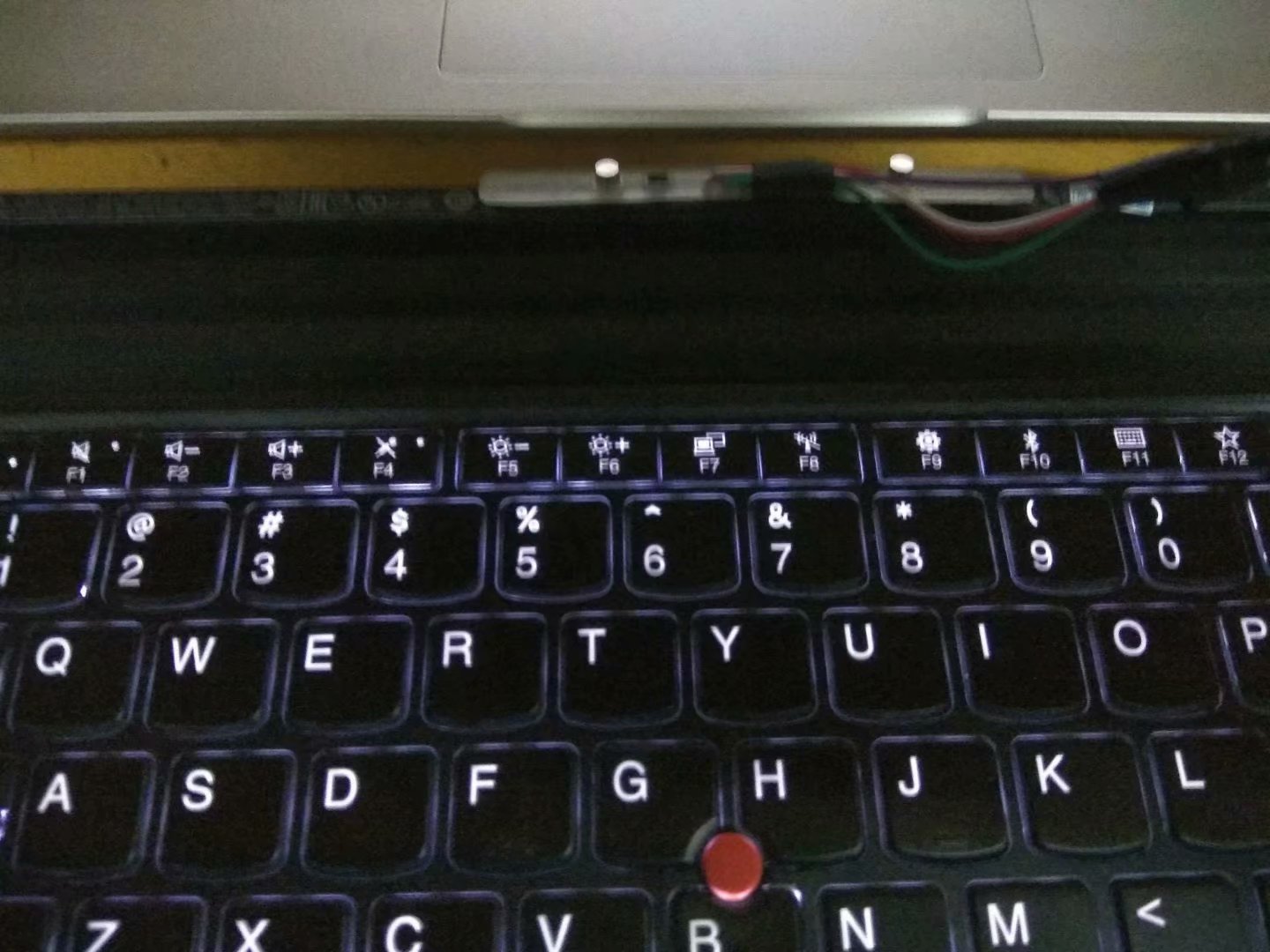

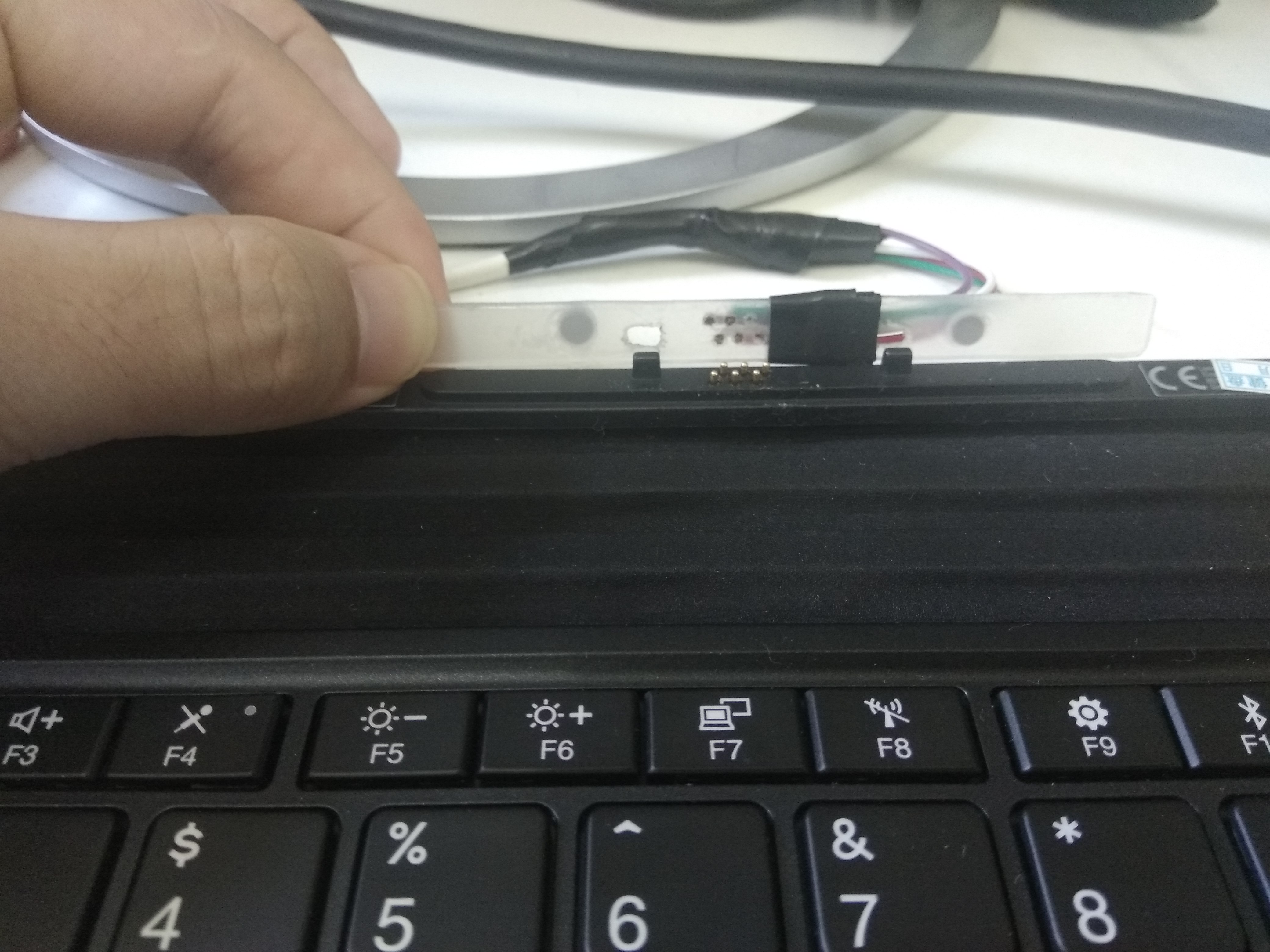

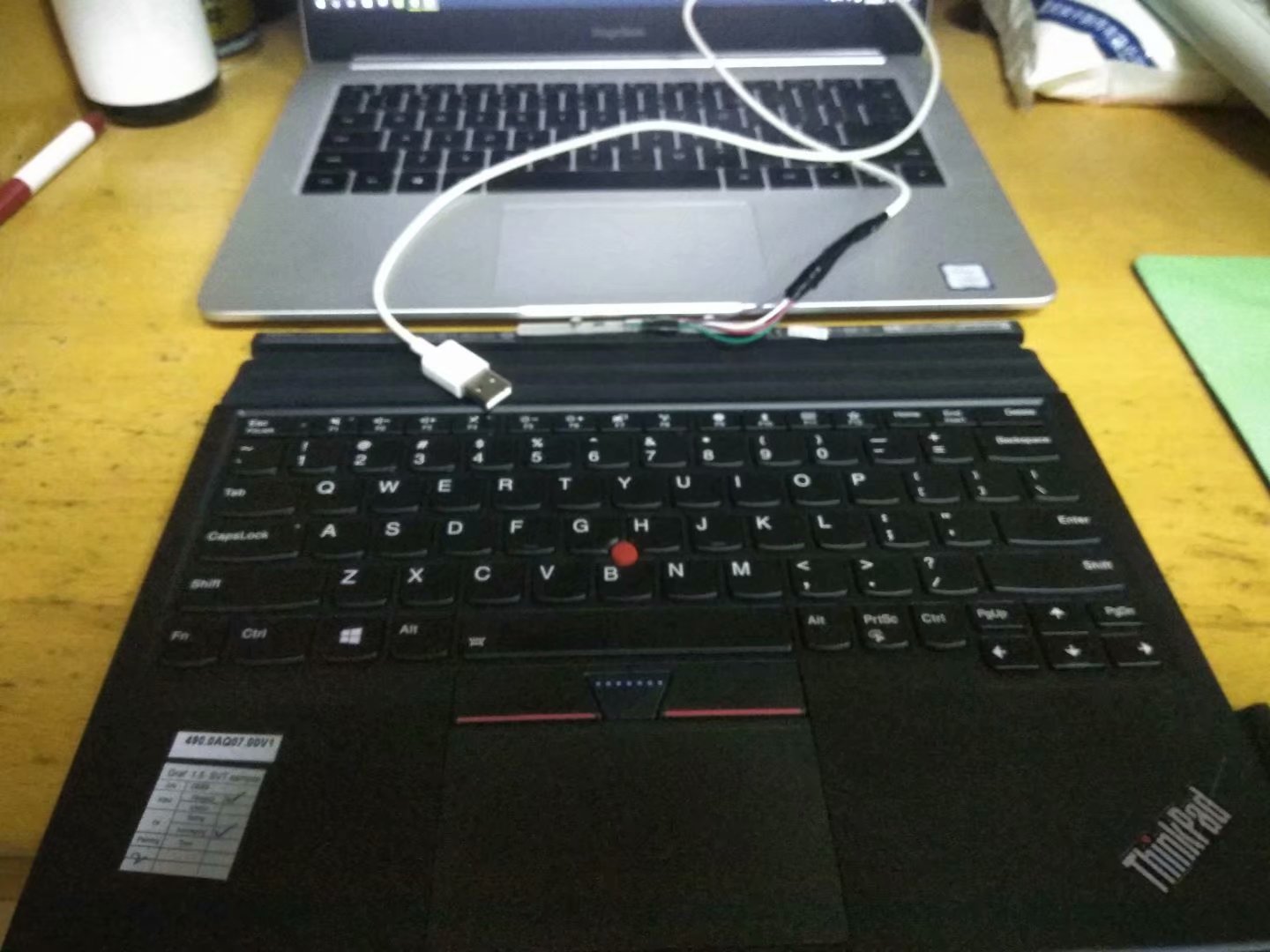

准备好磁铁和橡胶板，计划，切割，钻孔和布线后，我的键盘终于诞生了。 Tablet键盘基座的唯一缺点是按键行程太短，其他按键完全符合我的要求。是的，她是一个独立的USB键盘，带有触摸板，小红点和按键以及可插入任何计算机的背光灯（按键成本仅为150元）。转换之后，对Windows 10和深度系统进行了测试，发现它们完全兼容，并且可以使用指点杆和触摸板。

我要用键盘打字，哈哈哈哈。
