当然，喜欢玩键盘的男朋友不仅仅涉及游戏和设备. 他们浪漫时甚至会害怕自己.

我在zFrrontier上看到一个坚强的人. 他为婚礼特别设计并制作了100％pcb键盘. 让我们来看看什么是工程学的浪漫主义者！

我即将举行婚礼，我想做些纪念品. 为了进行比较，似乎键盘更合适.

我开始寻找40％pcb的yang或leon py特刊，但考虑了一下后，我选择了全部由我自己做，所以我有了这个，它使用pro micro作为主版控制，3d打印外壳和碳纤维定位板. ，Olkbplanck的固定方法，采用40％的golbat键盘配置，主要考虑如下:

1. 我已经在15年内使用了的微型飞行键盘. 它更熟练且成本低.

2. 后来，当我学会使用kicad时，我画了Atreus2tap，它参考了K.T.E.C团队的Ergoudan的PCB计划，并且相关的软件包和所有内容都随时可用.

3. Golbat是中国第一套40套，也是我最喜欢的40套，以向其致敬.

4. 我真的不确定IC和一些小零件的焊接，也没有热之类的设备. 除复位按钮外，PCB上的所有组件都是串联的，焊接难度极低，这就是使用EZ42的原因.

5. 3d打印的精度可以接受并且成本不高.

6. 这也是最重要的事情，因为它是为了纪念结婚，所以独自一人做这件事更有意义.

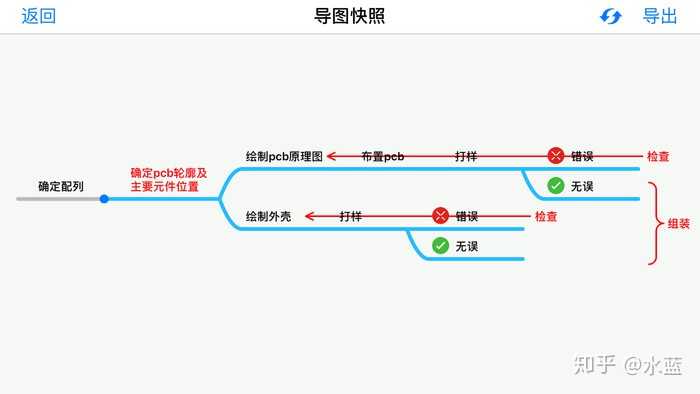

总体思路如下:

使用的主要软件是:

AutoCAD，Kicad，Solidworks.

主要网站:

01准备

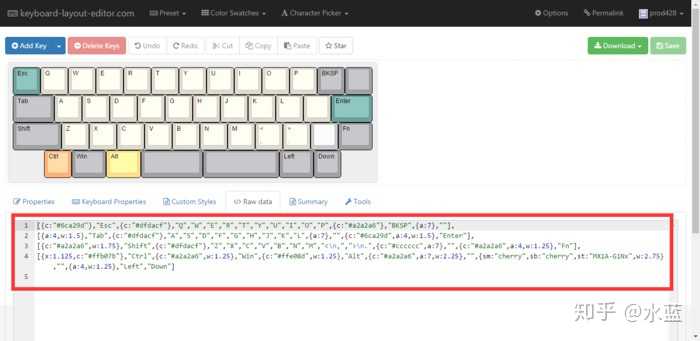

首先使用KLE编辑配置列（请记住登录以保存或保存代码），使用Pearl配置列作为以下两个步骤的演示:

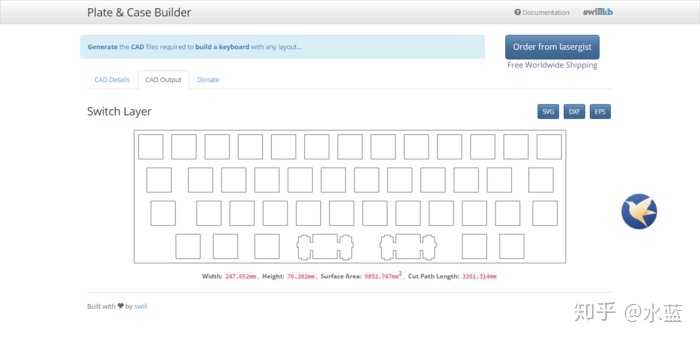

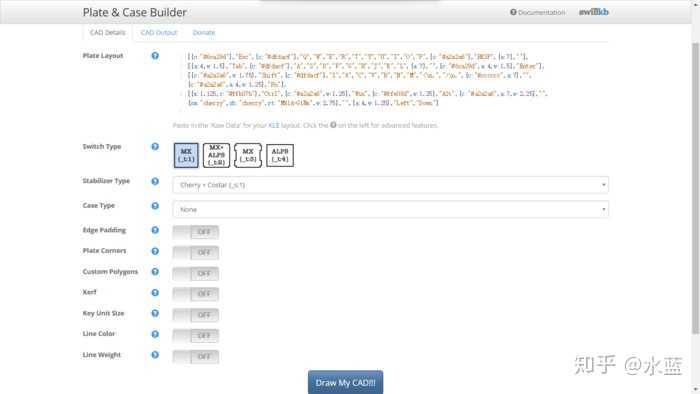

然后使用swillkb生成定位板，仅在布局中复制前一个kle的代码，然后根据需要进行设置，例如孔的位置，卫星轴的类型，定位板的圆角等等，也可以直接生成三明治壳，因为我记得有人在此网站上发布了一个教程，因此在这里我不再赘述，这里我只需要找到木板:

您可以在生成后进行预览，并提供三种下载格式:

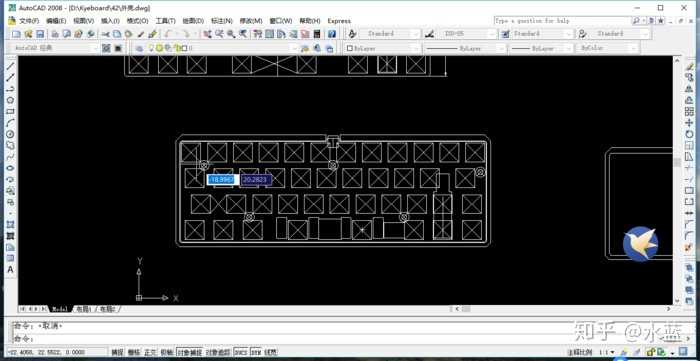

回到键盘上，画出每个主包装在CAD中的位置，并通过以下方式画出外壳的一般概念:

02抽印PCB

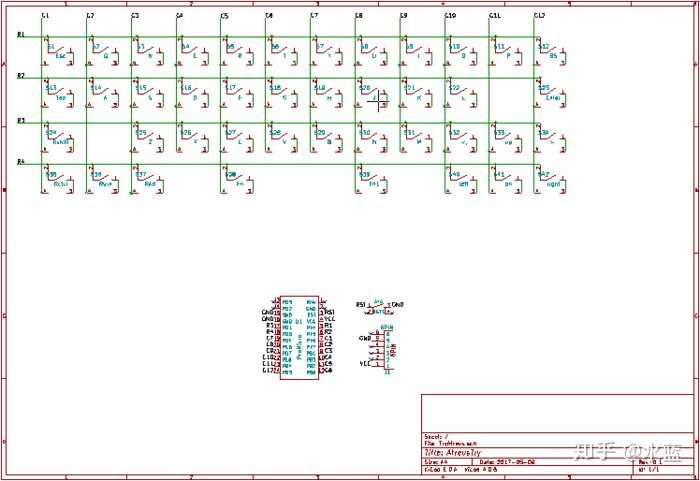

接下来，打开kicad并绘制. 因为我使用的是pro micro解决方案，所以原理图非常简单. 尽管我的图纸有些笨拙，但它也用于检查以后是否需要更改接线时是否更清楚. 绘制后，将生成网络列表.

如果您不了解矩阵原理，请参考以下链接: / wikipages / How_Key_Matrices_Works /

我记得几年前有人制作了翻译版本，但我找不到. 直接浏览该网站应该不难:

接下来绘制PCB，首先在上一个cad中导入位置图，并在导入时注意选择图层. kicad中的默认图层描述更加清晰且完全足够，因此我不再赘述.

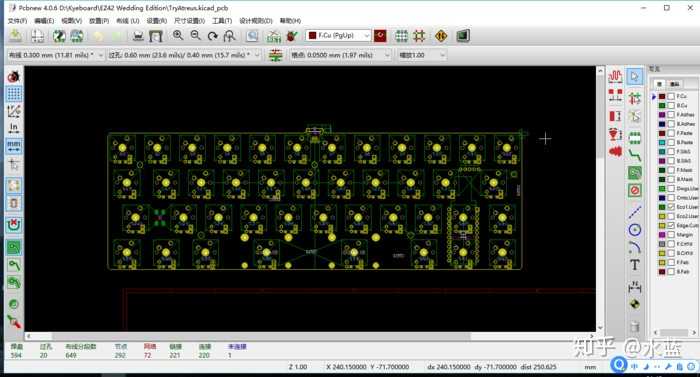

导入网络列表，根据cad中的坐标将每个包装移动到确切位置，然后进行布线. 接线本身很丑陋，并且有轻雾. 用于键盘的pcb没什么，电流很小，也没有什么特别需要注意的.

最后提醒:

不要使用自动路由！ ！ ！不要使用自动接线！ ！ ！不要使用自动接线！ ！ ！

最后，添加铜，窗户，丝网等.

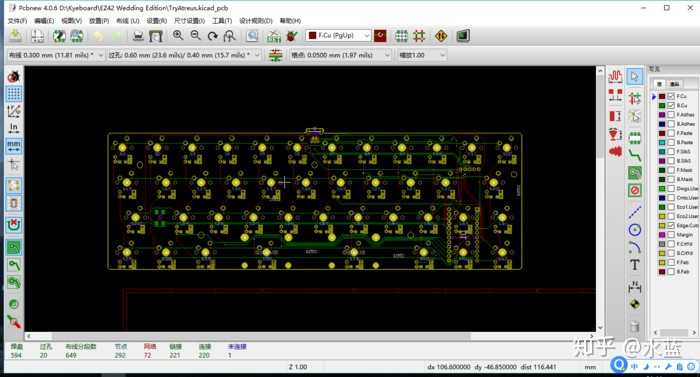

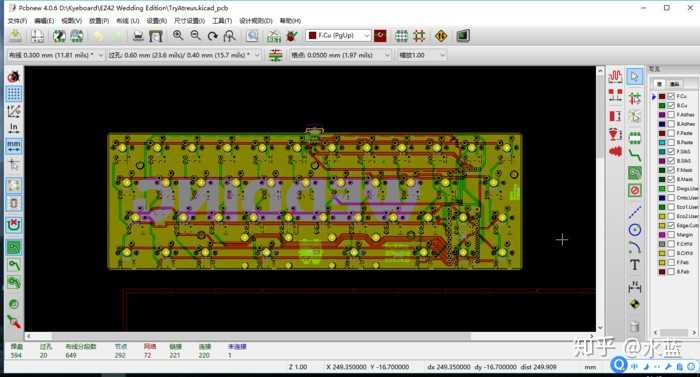

来看看效果图片

因为pcb非常简单，所以这不是第一次绘制这种绘画. 不要害怕直接下订单...

03绘制外壳

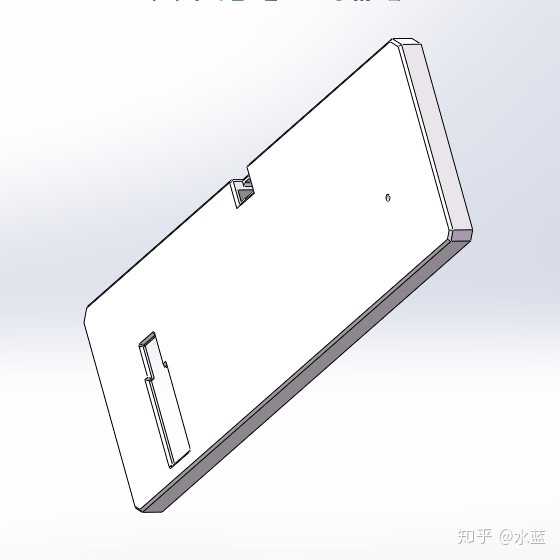

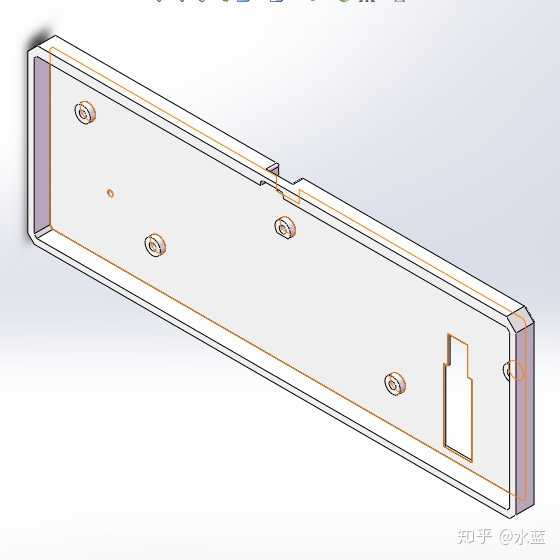

壳的想法很简单. 我使用与olkb planck相同的解决方案. 我使用solidworks. 我也是该软件的外行. 幸运的是，我需要绘制非常简单，但是这种简单外壳的第一个版本也被推翻了.

04收据

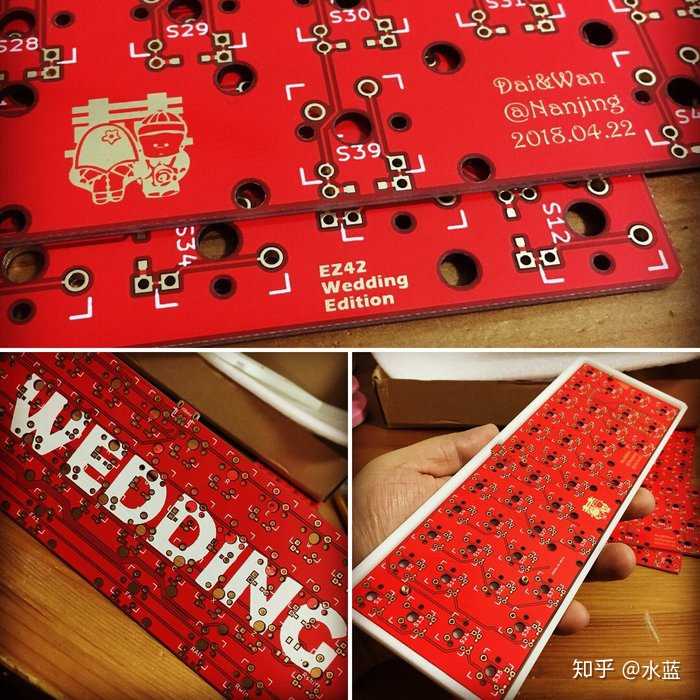

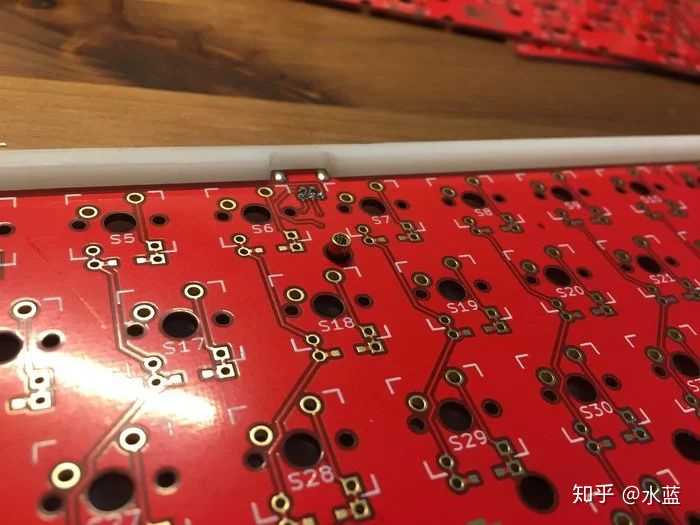

收到PCB之后，我拍了几张照片. 因为我有很多40个键盘，所以在实际使用中我不会使用它. 更重要的是纪念意义. 上面最重要的徽标是什么.

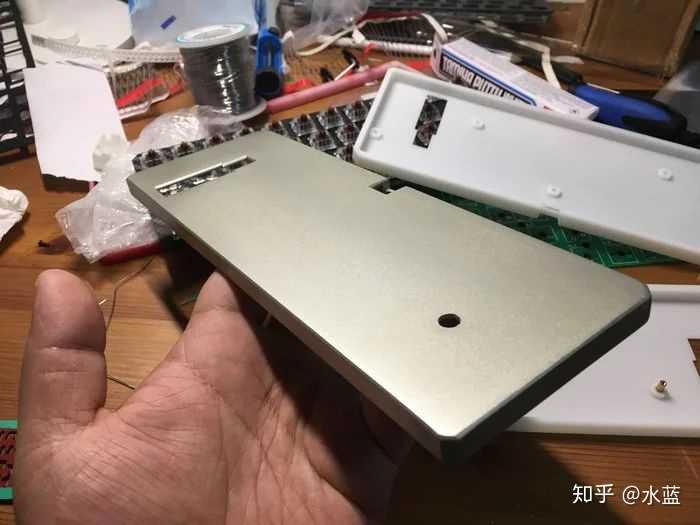

第二版外壳也基本达到了预期的效果.

olkb的固定方法是，底壳的螺丝柱穿过pcb并直接与定位板固定，而定位板直接覆盖在底壳上.

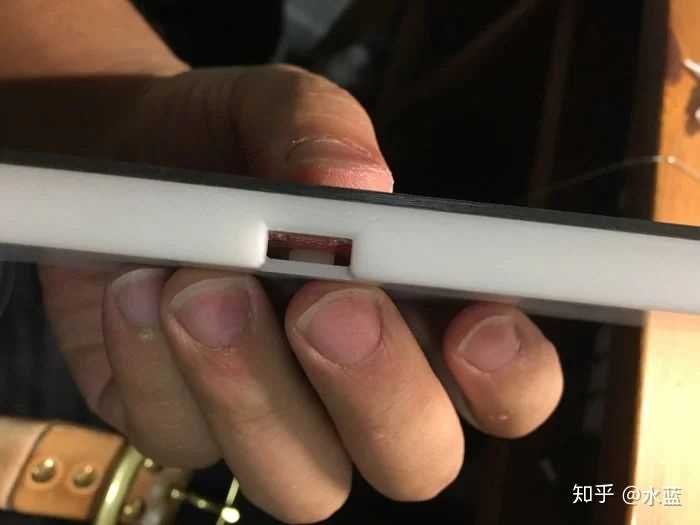

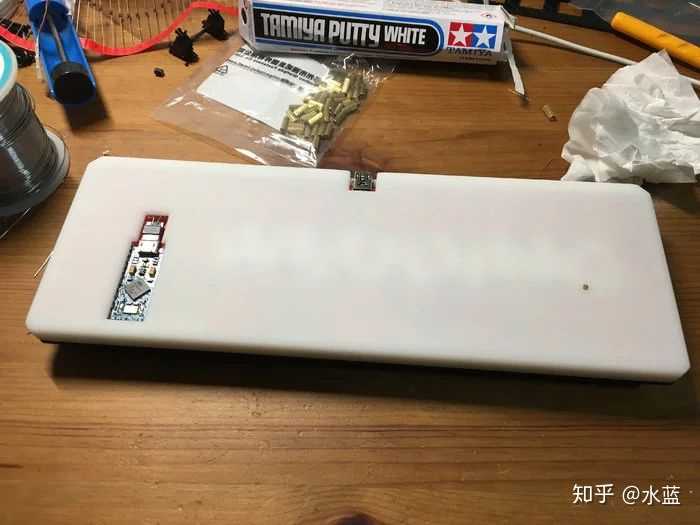

由于打开壳体背面的孔很丑陋，我将铜柱插入了底部壳体专用的孔中，并用专用的胶水将其固定在圆柱体上. 效果非常令人满意.

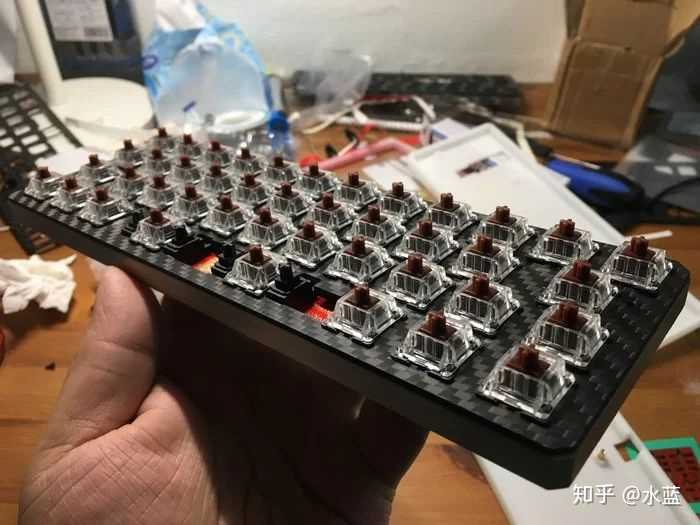

05组装

与用电烙铁焊接的贴片相比，在某些情况下，我仍然使用直插式插头...

一切都做好了，测试是正确的，选择的32u4固件仅是其他固件，我在这里不再赘述.

伪造一组

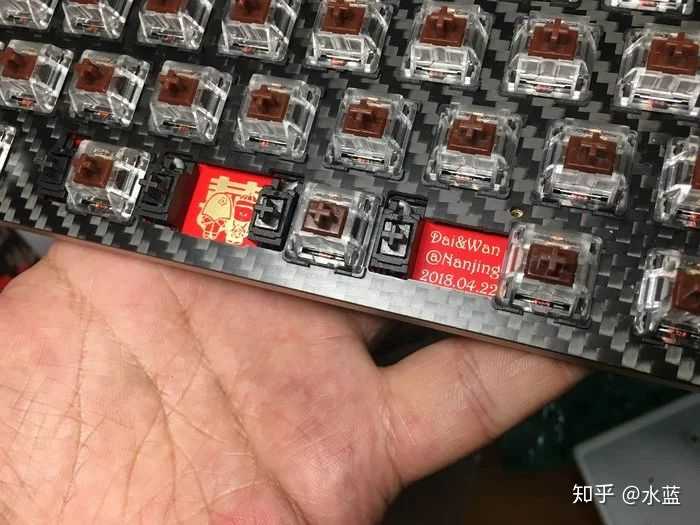

徽标必须暴露

06外壳涂料

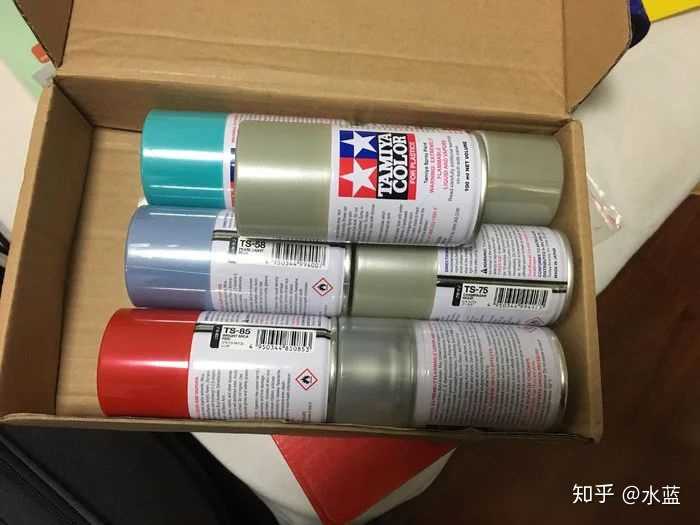

用于3D打印的最便宜的树脂材料只有白色，附加喷涂颜色的价格也更高，因此您可以自己做. 按照我所有的初衷，我没有无耻地去模型老板那里擦泵，而是直接买了田妮玛的喷雾罐，颜色很正，缺点是价格昂贵，特别是有些特殊的颜色.

我去了朋友的工作室，擦了个模具进行雕刻和覆盖

准备完毕后，我认为找不到切割垫. 我以为，由于我以前尝试上色时没有打磨底壳，所以我尝试直接使用模具作为覆盖喷雾剂. 效果似乎不错，并且左上角位置不正确. 这纯粹是一种糟糕的个人态度，角度是错误的. 但是，仔细观察单词的边缘并没有覆盖面那么新鲜.

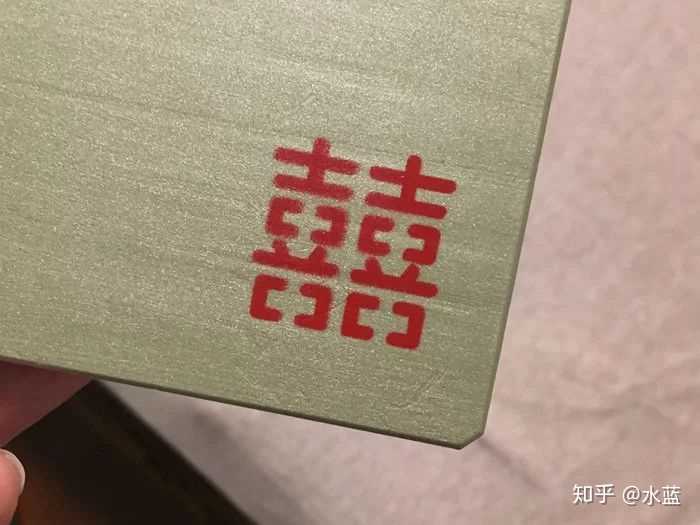

抛光后重新喷涂的效果仍然非常好. 在确定其他壳使用哪种喷涂方案之前，只需等待天气晴朗并直接喷涂to以查看效果.

从设计到生产，再也不用花钱了.

从建模到绘图，从组装到绘画，反复打磨，结婚周年纪念LOGO隐藏在键盘中.

这是这位编辑人员见过的最浪漫，最特殊的狗粮！男朋友可以将键盘演奏到此水平，更不用说机械键盘了，我什至会给他买金键盘！
