【ATE-Product Burning】CSM UNICOM下载器简介

UNICOM是德国CSM的一名工业程序员，主要用于下载生产线的产品程序.

许多项目已将他指定为下载工具.

关于该产品的国内信息相对较少. 我很幸运地将此产品用作项目，并写了概述以指出子孙后代的方向:

--------------------------------------------------- ----------------------

URL如下:

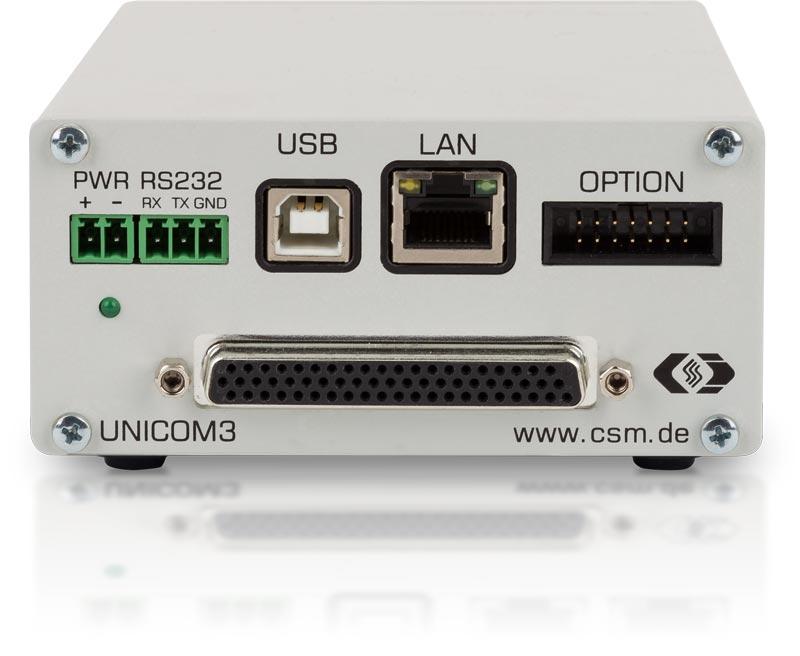

现在使用了所有UNICOM3，以前使用过UNICOM2，但已停产.

约3000欧元（2019年供参考，实际价格取决于具体配置）

我首先将概述这个联通公司及其运作方式. 了解它之后，您将轻松理解它.

1. 让我们弄清楚什么是程序下载. 程序本身以二进制形式存储在产品“硬盘”中.

所谓的程序刻录（程序下载）是以某种方式通知产品，并告诉产品将数据写入其“硬盘”中的哪个地址. 数据的核心是地址+数据. UNICOM使用此原理告诉产品要刻录的第一个地址（例如0xFF00）和数据长度（例如: 0x05），然后发送相应长度的Byte数据（例如: 0x01,0x02、0x03、0x04） ，0x05）. 产品将从地址0xFF00开始，分别写入数据0x01,0x02、0x03、0x04、0x05，长度为5.

2. 市场上有两种燃烧产品的方法，一种称为裸芯片燃烧，另一种称为“生物”燃烧.

芯片烧毁: 芯片是从芯片制造商那里装运的，并且里面没有程序. 我们称之为死. 在这种情况下，您只能使用芯片制造商提供的编程方法，就像51微控制器一样，使用JTAG，串行端口等.

用“ Bios”烧伤: 芯片已安装在PCB上，并且Bios程序已烧毁（您可以将其理解为计算机主板上的Bios）. 此Bios程序是由每个芯片的制造商编写的通用程序. 对于后端生产线，该PCB将根据特定型号进行第二次燃烧. 由于Bios的支持，芯片制造商无需提供第二次烧伤，并且可以任何方式实施. 例如，K-LINE，LIN，CAN即可. 因为这些通信方法可以告诉产品，将什么数据写入什么地址.

绝大多数工厂烧伤都是“用Bios烧伤”的，联通公司也主要在子程序中使用

.

3. 联通的工作原理.

UNICOM本身是硬件+操作系统结构，此处的操作系统称为ucbase（应该是CSM公司本身制造的操作系统）. 您可以了解手机与安装之间的关系，但是UCBASE没有操作界面播放器免安装，需要通过发送命令进行控制. ucbase在UNICOM中运行（通常ucbase操作系统已预先安装在UNICOM工厂中）. 它本身不具有刻录功能，仅扮演硬盘管理和程序调度的功能. （就像您只有一部手机+ Android系统，但没有APP，您无法订购外卖）. 如果要实现下载刻录，则必须要求CSM为项目的下载协议开发定制的软件模块（付费）. Windows系统中此模块的存在形式是.smod文件. UNICOM本身具有硬盘. 在使用此模块之前，您需要根据ucbase协议（文件管理部分，由串行端口实现）将.smod文件下载到UNICOM硬盘，然后使用ucbase模块加载指令通知ucbase加载您. smod模块，可以在您的项目中实现自定义下载功能. （类似于首先在Android系统中安装APP程序，然后启动它）.

您的产品下载程序本身也是一个文件. 例如，飞思卡尔芯片通常使用S19文件. 同样，您需要解析S19文件，将其下载到UNICOM的硬盘上，并通过指令告知smod模块，以使他使用您指定要存储在UNICOM的硬盘上的文件进行下载.

4. 重要文件

关于这个东西的文档很多，主要是阅读三个文档（这些文档都进入了官方网站，具体的文件名可能会根据版本而略有变化）:

uc3_d_hardware.pdf: 介绍了UNICOM接口定义，这取决于.

ucbase.pdf: 这取决于本文档播放器免安装，介绍了如何使用UNICOM通信协议.

Smod的文档: 每个项目都是不同的，并且CSM要求.

可以跳过其余文档.
