[电气]在电流互感器二次回路中串联的热继电器热敏元件的相关问题

配电箱上的电流表和变压器的接线图:

1. 上图是三个电流互感器的接线图

2. 下图是两个电流互感器的接线图

根据: Ia + Ib + Ic = 0

所以: Ia + Ic = -Ib

因此: 绿色电流表指示B相电流.

在电流互感器电路中连接热继电器有两个主要优点:

1. 可以通过使用额定容量较小的热继电器来实现大容量电气设备的过载保护.

2. 如果电流互感器是XX / 5型，则可以备用6.3A或10A热继电器来满足所有设备的需要，减少备用零件的数量.

因为热继电器的工作电流约为额定值的1.25倍，而电动机的启动电流是额定电流的4至7倍. 如果电动机负载大且启动时间长，则电动机启动时热继电器将工作. 因此，在启动过程中，请使用KA1使其短路，并在启动完成后使用时间继电器来启动热继电器.

1. 在大功率电动机的控制中，有电流表，功率计和其他仪器. 安装电流互感器可以将电流转换为仪器所需的电流；

2. 在大功率电动机的控制中热继电器 两相电流，电流互感器用于减小电流，并与热继电器相连，以便小型热继电器可以控制大型电动机.

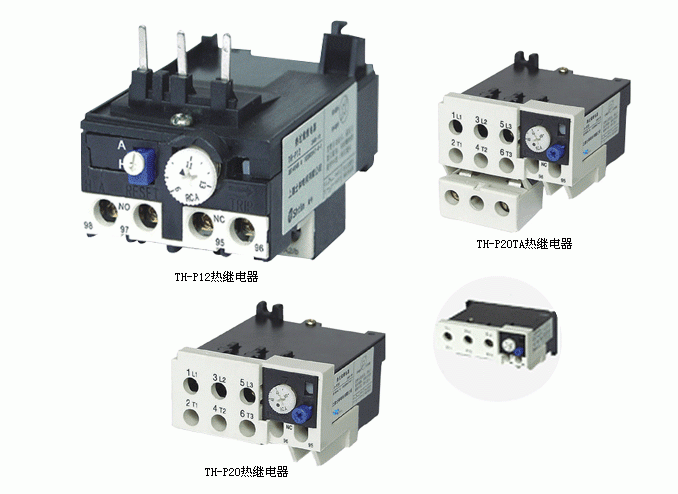

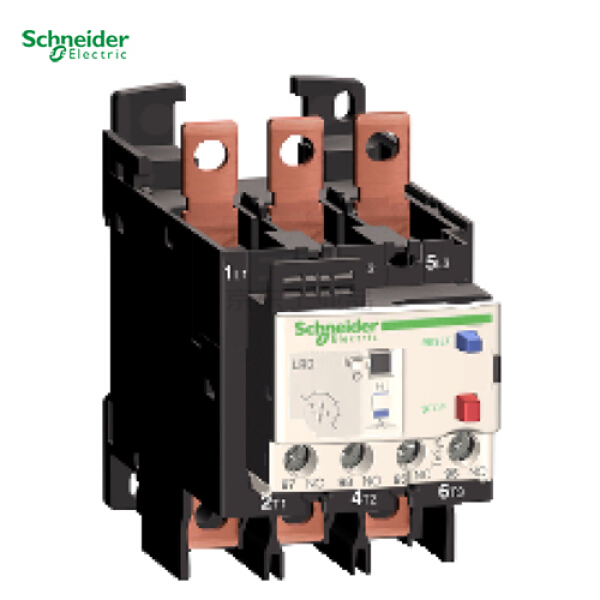

选择热继电器（热敏元件）额定电流的快速计算方法:

1. 热继电器直接连接到电动机的主电路.

计算方法:

电动机额定电流x（0.95〜1）=热继电器额定电流

2. 热继电器串联在电流互感器的二次回路中.

当容量超过40kw时，将采用二次保护，即将热继电器的热敏元件串接到电流互感器的二次回路中.

计算方法:

电动机额定电流/（CT比倍数）=选择的热继电器额定电流

示例: 40kw电机，CT为100/5，额定电流为73A. 应该使用什么热继电器？

根据上面的公式:

计算后应选择3.65A热继电器. 检查热继电器规格表，发现JR0-20 / 3的调整范围是3.2到5. 将其调整为3.6A.

160KW电机的额定电流约为308A. 直接热继电器太大. 通常，减小电流互感器热继电器 两相电流，然后连接热继电器的热元件. 电流互感器的次级线圈不会断开.

热继电器的设定值仍按电机额定电流的0.95〜1.05倍计算:

一般电流互感器为400/5. 当一次电流为308A时，二次电流为3.85A，热继电器的设定值为3.66〜4.00A
