几天前，我写了一份有关HLS的学习笔记，并记录了HLS和m3u8文件的格式参数. 在m3u8文件中，有一个关于视频文件的索引. 这个视频文件是我在这里所说的TS文件. 今天，我将了解TS文件的特征和格式.

首先看一下基本概念:

ES流（基本流）: 基本代码流，可以理解为编码的裸数据；

PES流: 拆分并打包ES流，添加PES标头. PES分组的长度是可变的. PES标头中最重要的部分是显示时间戳（Presentation Time Stamp，PTS）和解码时间戳（Decode Time Stamp，DTS）. 借助PTS和DTS，再加上节目时钟参考PCR，可以从TS流中重建视频流；

TS流（传输流）: 传输流. 固定包的长度为188B. TS流的固定数据包长度的优点是易于找到帧的开始位置，并且易于从数据包丢失中恢复. 它适用于具有误码的环境.

因此，基于TS流的稳定特性，在传输介质中传输的MPEG-2码流基本上采用TS码流的包.

以TS流具有188B的固定数据包长度的概念编写. 但是我看TS文件，它更大. 因此，我从互联网上找到了一个TS文件并进行了解析:

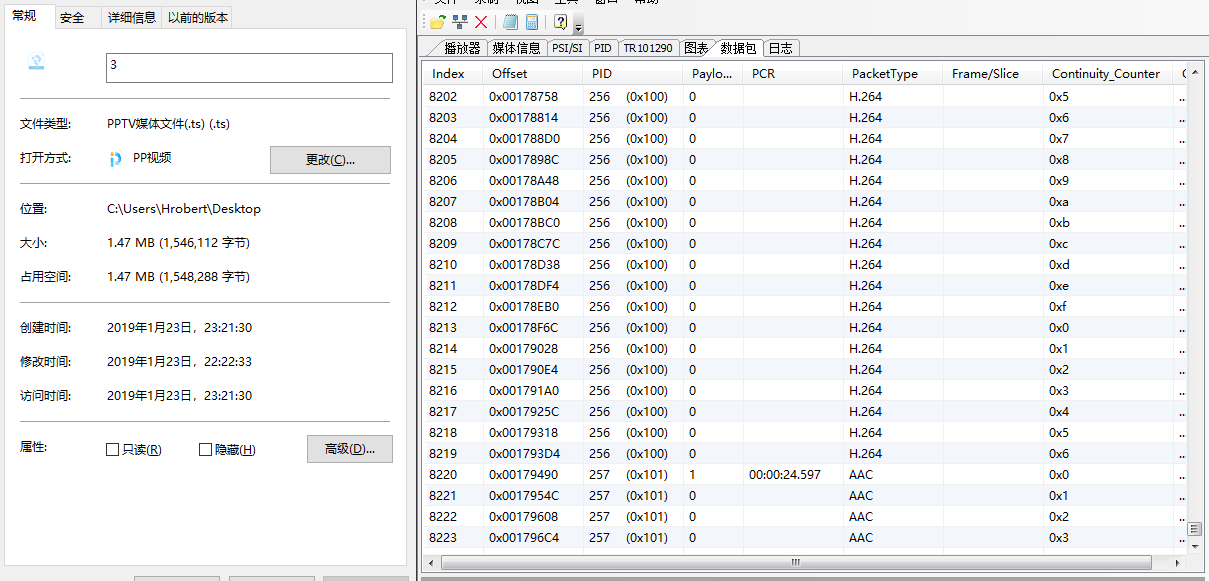

在这里我们看到文件大小为1546112字节，其中包含8224个数据包，8224 * 188 = 1546112. 说明此文件由许多TS程序包组成.

TS格式也有很多介绍. TS的开头是一个4字节的数据包头，随后的部分是数据包数据.

数据包头信息大小意义

sync_byte

8位

同步字节（0x47固定值）

transport_error_indicator

1bit

错误指示信息（1: 数据包至少具有1位传输错误）

payload_unit_start_indicator

1bit

加载单元开始标记（当数据包小于188个字节时需要填充）

transport_priority

1bit

传输优先级标记（1: 高优先级）

PID

13bits

数据包ID号，该唯一号对应于不同的数据包

transport_scrambling_control

2bits

加密徽标（00: 未加密；其他表示加密）

adaptation_field_control

2bits

其他区域控制

continuity_counter

4位

数据包增量计数器

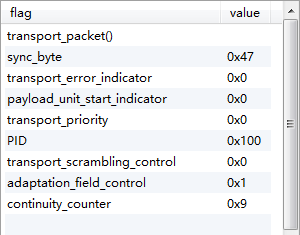

我将找到一个TS包进行比较:

与描述中的信息基本一致. 在这里，请注意PID，这是一个更为关键的领域. PID是TS流中唯一的标识标记，而哪些数据包数据由PID确定.

一些固定点:

PID含义

0x0000

PAT

0x0001

CAT

0x0002

TSDT

0x0002

EIT，ST

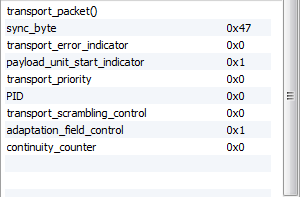

PID是唯一标识符，用于将当前TS数据包与其他数据包类型区分开. PAT表定义当前TS流中的所有程序，并且是根节点. 要搜索程序，必须从PAT表开始搜索. PAT表的PID为0x0000. 在这里ts文件解析，我们寻找PAT的pcaket标头.

PID: 0x0表示这是一个PAT表，并且可以从PAT表的分组数据中获取PMT表的PID. 如果有多个程序，则有多个具有不同PID的PMT表.

PMT表中包含的数据:

1. 当前频道中包含的所有视频数据的PID

2. 当前频道中包含的所有音频数据的PID

3. 与当前频道关联的其他数据的PID（例如数字广播ts文件解析，数据通信等中使用的PID）

上图显示了PMT的标题信息.

从PMT表中，我们可以获取通道中的PID信息. 我们只需要保存需要监视的程序的PID并过滤数据包即可.
