世界上第一个500kV现场保护变电站投入运行

4月23日，由南瑞集团开发的全系列500kV原地保护装置在江苏宿迁中五变电站成功投产. 该项目在设计，安装，调试，运行和维护中全面验证了NARI现场保护设备的经济性，便利性和可靠性.

中武变电站是苏北地区500kV电网的枢纽站. 两台变压器的运行容量总计为200万千伏安，达到宿迁地区最高负荷的60％以上. 重负荷和高安全等级的特性需要保护. 该设备故障率低，可靠性高，可以快速排除故障.

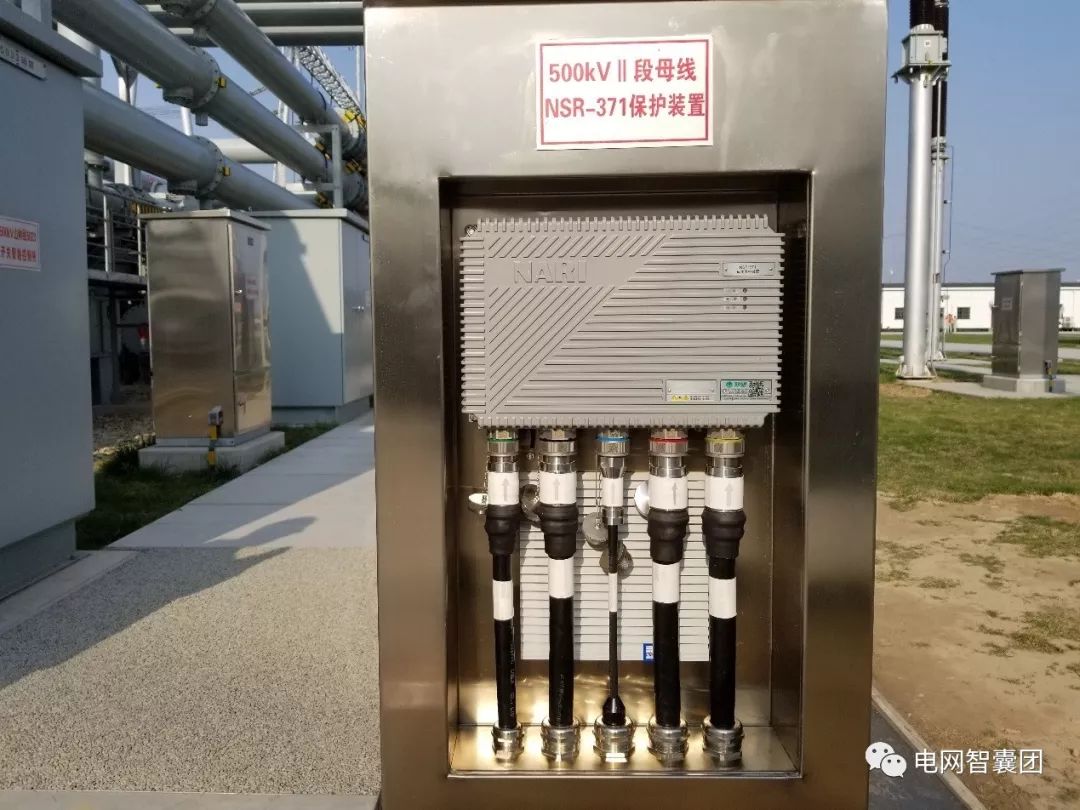

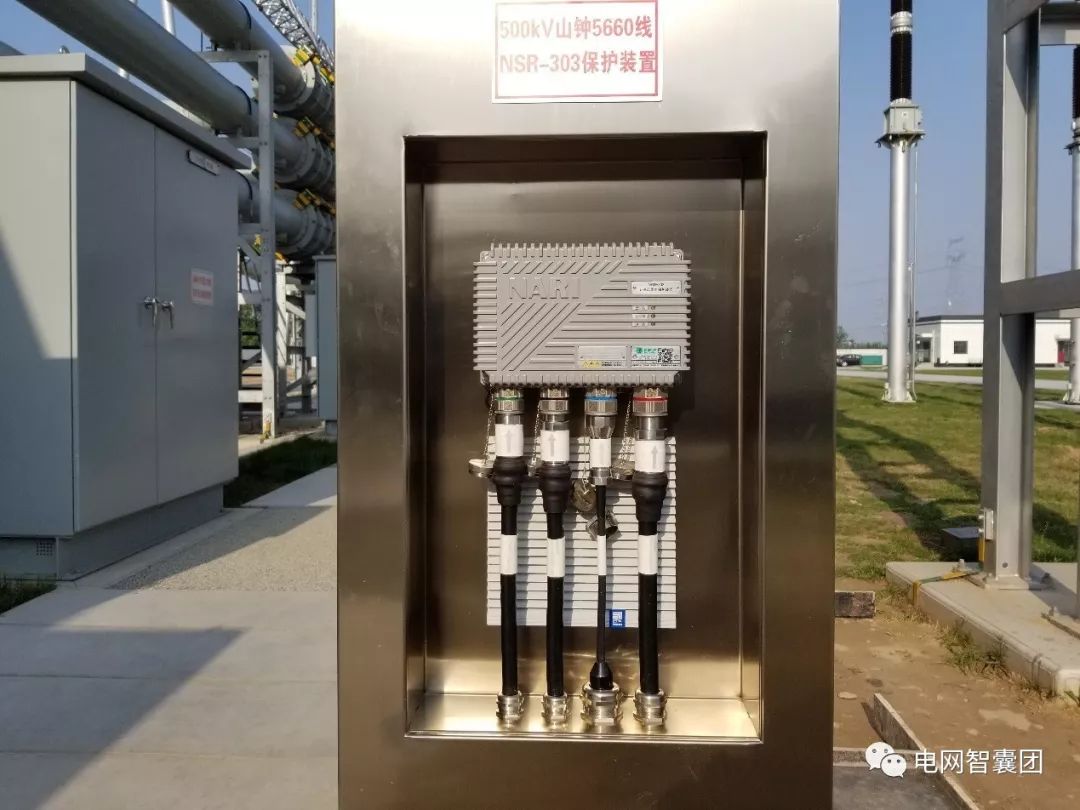

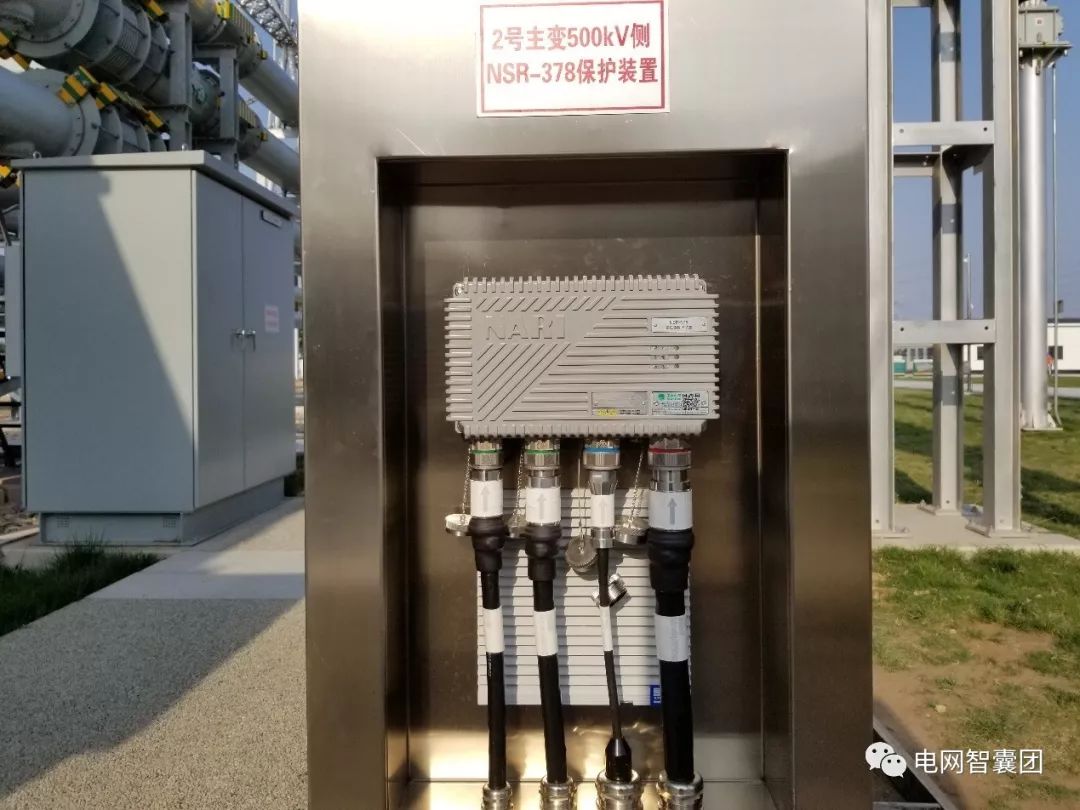

该项目由南瑞集团的子公司国瑞南瑞提供，并提供全方位的本地化设备500kv变电站继电保护，包括本地母线保护，变压器保护，线路保护，断路器保护，本地化开关和本地接线盒，整个该站配备了双重保护智能管理单元，可以实现对保护装置的运行监控和管理.

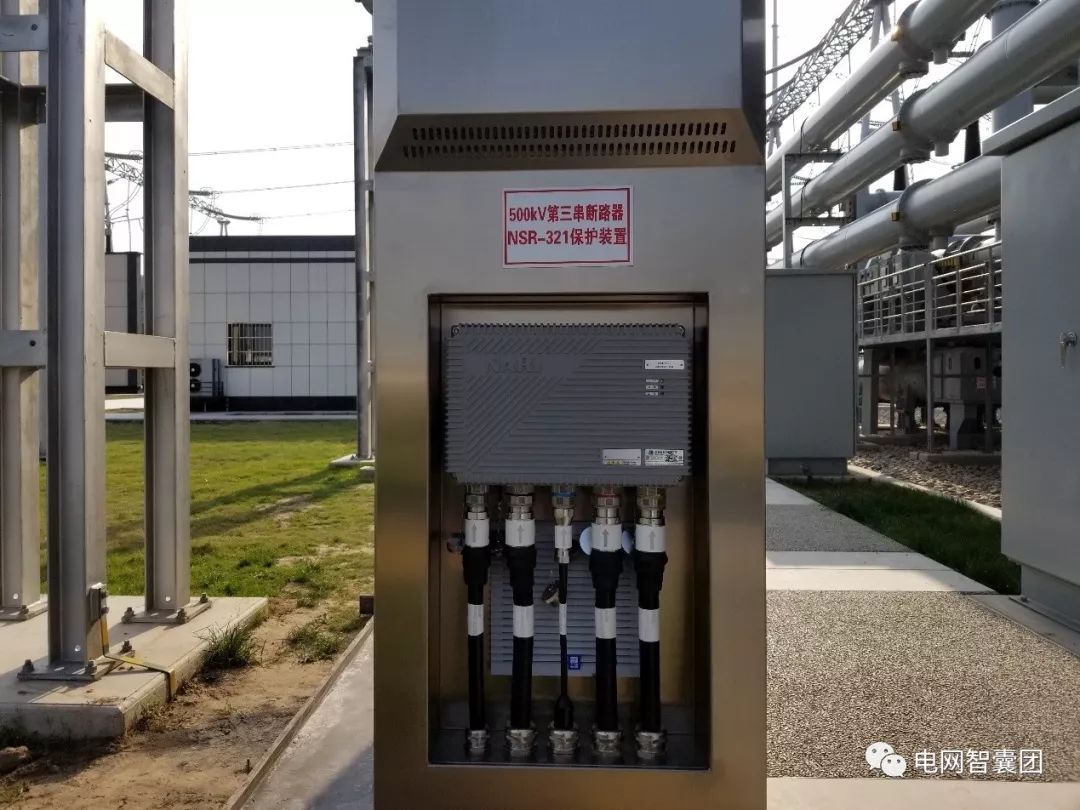

图为国电南瑞开发的首套按串配置的现场断路器保护装置

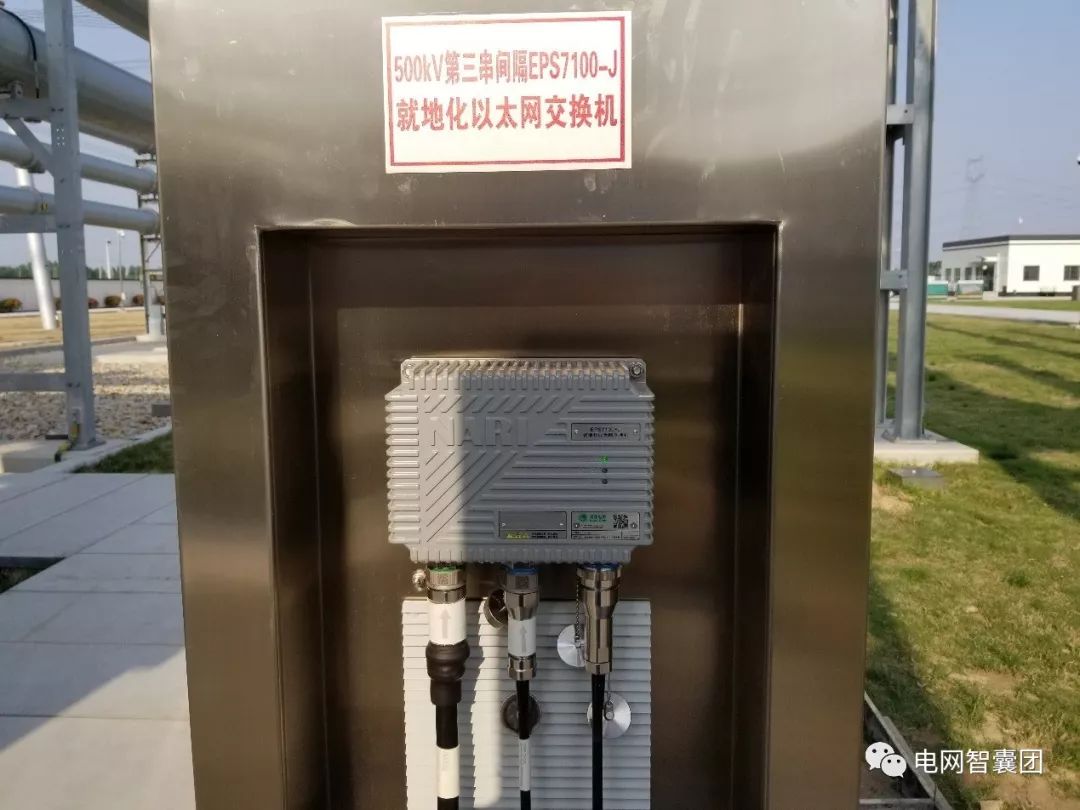

图500kV局部串联保护和局部接线盒

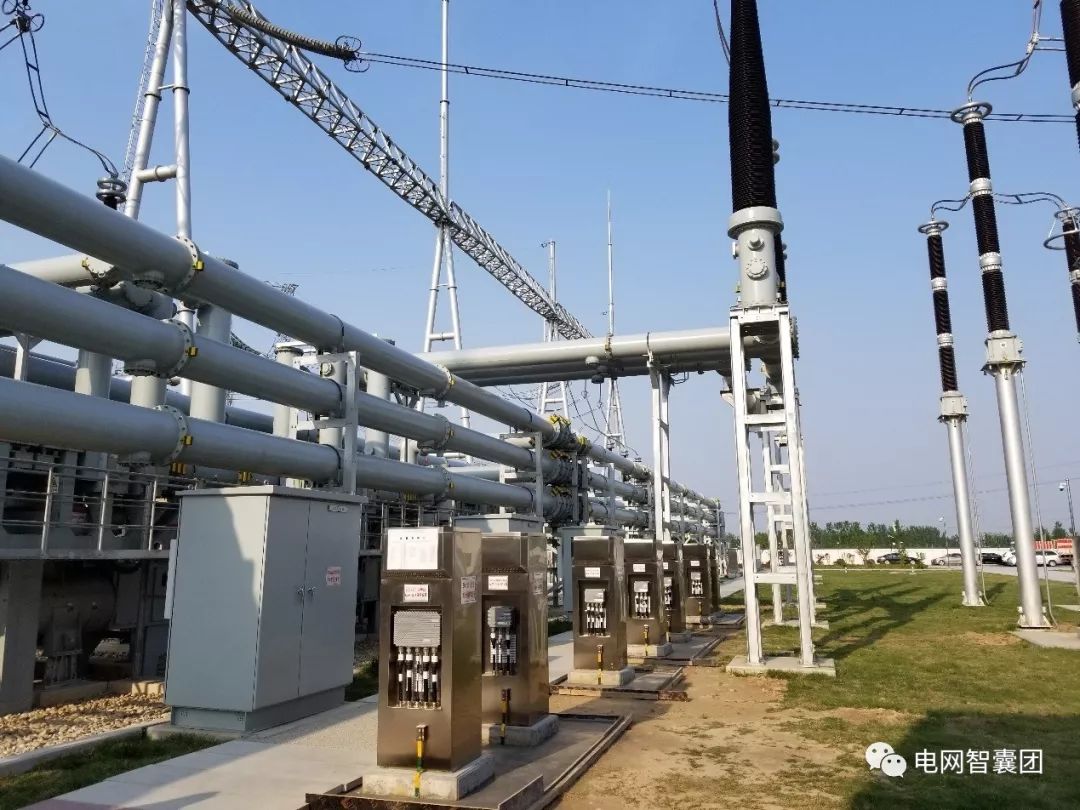

图形调试站点

就地保护应用价值:

1. 牢固性: 一种原位保护功能融合了智能变电站中的三个单元的功能，如合并单元，智能终端和数字保护，大大减少了中间环节，保护动作时间比变电站短了6〜8毫秒. 智能变电站.

2. 安全性: 断路器保护首次采用串联设计的概念，简化了电路设计，优化了故障保护的原理，大大减少了传统故障保护的运行时间，有效地防止了因电网引起的电网故障. 直流电阻塞并导致安全性和稳定性问题. 对于江苏而言，对于华东地区具有多条特高压直流输入线的电网具有重要意义.

3. 便利: 采用统一的外观，结构和标准化的航空插头，实现“更换维护”和“出厂调试”，将维护停电时间缩短了90％以上.

4. 经济: 该设备直接安装在主要设备旁边，不需要集中的屏蔽组件，消除了传统的继电保护单元，屏蔽柜的数量减少了60％，光缆的数量减少了50％500kv变电站继电保护，并减少了建筑面积. 大约50％.

南瑞集团于2010年开始进行高保护继电保护技术的研究. 2017年，它为继电保护系统的高保护现场安装提出了完整的解决方案. NSR-300系列现场保护设备已成功开发并通过了中国电机工程学会的鉴定，具有国际先进水平，是目前唯一通过鉴定的现场保护设备.
