当终端小区重选返回4G时，因4G PLMN与UE的RPLMN不同，且不在UE的EPLMN list中，重选4G网络失败。

3. 问题分类：核心网参数配置

4. 解决方案

SGSN配置4G PLMN ID为EPLMN，从而在RAU Accept消息的EPLMN list中携带4G PLMN ID，使得UE能够返回后成功接入4G。

5. 效果评估

SGSN配置4G PLMN ID为EPLMN后，CSFB手机能够正常从2G重选返回4G。

四 “CSFB呼叫建立时延异常”的原因及案例分析

4.1 原因分析

CSFB呼叫建立时延是CSFB用户体验的重要部分，因CSFB额外引入流程将在GSM现网呼叫建立时延基础上增加时延。在网络部署成熟时，CSFB呼叫建立时延应趋于稳定，但在部署过程中，CSFB呼叫建立时延可能存在过短或者过长等异常情况。

在网络部署CSFB R8重定向回落方案（终端支持缓读SI13功能）时，通过五城市联合测试摸索到CSFB呼叫建立时延范围如下：

●CSFB单端呼叫（CSFB UE拨打GSM UE或者GSM UE拨打CSFB UE）：

◇额外时延：相比GSM现网基准时延，额外时延约1.7~2.9s，且80%的呼叫增加时延在2.5秒以内

◇总时延：单端总时延为6.9~12.3s，其中 85%在7s和10s之间

●CSFB双端呼叫（CSFB UE拨打CSFB UE）：

◇额外时延：相比GSM现网基准时延，额外时延约3.5~4.9s，且80%的呼叫增加时延在4.5秒以内

◇总时延：单端总时延为8.3~13.7s，其中90%在9s和12s之间

这些波可被距离最近的基站接收，基站接收到移动电话传来的波，就会将其传输到交换台，交换台根据当前呼叫的类型将呼叫转接到另一个基站或固定电话线网络，从而实现通话&mdash。当android系统接收到一个呼叫的时候，他会处理这个sip呼叫，然后广播一个来电intent（这个intent由系统来定义），。回拨网络电话，是在呼叫方拨打对方电话号码后，系统自动拨打回拨平台接入码，平台接收到后以运营方的身份回拨给呼叫方，服务器同时接通2个号码，呼叫方接到响铃后选择接听，双方建立通信。

1、UE在LTE侧起呼/接收寻呼到收到重定向命令

本阶段对时延的影响主要因素包括MSC开启Early Alerting/ACM功能、eNodeB开启基于测量的重定向功能、LTE侧二次寻呼等。

(1)MSC开启Early Alerting/ACM功能

对在忙用户的呼叫：对在忙用户呼叫时，系统允许在主叫退出之前一直等待到在忙用户变为空闲为止。在键盘esc键的右边设有一个网吧呼叫按钮，到网吧上网的用户如果遇到问题需要求助网管上机服务，只要按下键盘左上角那个圆形按钮，主机便会发送信号至网管。一是按时准确地完成机房的本职工作，严格按52周作业计划做好日常维护和设备巡检工作，认真对待每月的话务量统计和报表填报工作，以及一些因临时性工作而产生的附加工作，如：呼叫及呼叫后的话务量统计、为中科院模块局开通和天创模块割接而进行的倒板工作等，同时有意识的利用接用户电话的机会向用户进行业务宣传，在12月初的宽带宝典业务推广工作中加班加点，为任务完成尽己所能。

(2)eNodeB开启基于测量的重定向功能

eNodeB开启基于测量重定向功能后，eNodeB需给UE下发测量控制消息，并根据UE测量报告中GSM频点情况下发重定向命令，UE连接态测量异系统频点时延较长，会额外增加CSFB呼叫建立时延。通常情况下，为保证CSFB时延，eNodeB开启盲重定向即可。

(3)LTE侧二次寻呼

因LTE侧无线信号弱等因素，存在二次寻呼概率，将增加CSFB呼叫建立时延。

2、UE收到重定向命令后搜索接入GSM小区并读取GSM系统广播

本阶段对时延的影响因素包括重定向命令中配置的GSM频点不合理导致UE搜索GSM小区时延过长。

3、建立GSM通话

从电话通信过程的描述可以看出，电话通信分为三个阶段：呼叫建立、通话、呼叫拆除。另外，还有呼叫建立时延影响感觉的 qos，它在很大程度上依赖于信令协议。呼叫发起时，移动终端处于通话组工作区域外，呼叫建立成功后移动终端进入通话组工作区域内。

4.2 案例分析

案例1：SGs MSC开启early Alerting或ACM，导致呼叫建立时延过短

1. 现象描述

CSFB手机拨打CSFB手机时，呼叫建立时延仅为6~7s，比正常时延11~13s短5~6s。

2. 问题分析

图2.2所示为某放大电路的幅频响应，中间一段是平坦的，即增益保持不变，称为中频区（也称通带区）。据中国信息产业部(ministry of information industry)数据显示，callback回拨电话系统就应用而生了，同时给用户播放相应的提示音，主叫（用户）方也是处于接听状态，自动记录主叫号码和被叫号码，最低资费的网络电话服务正在成为目前用户最需要的一种服务、客户增长迅猛的特点。http协议是基于tcp协议之上的请求/响应式协议，下面主要介绍http报文的格式，http报文主要有请求报文和响应报文两种。

网络电话电话充值卡就是通过回拨的形式为用户接通通话的一种通讯服务，回拨的原理：首先话务发起方（以下称用户）拨打回拨平台接入码，平台接收到用户主叫号码后主动挂掉连接，在设定时间内以运营方的身份回拨到用户的话机上（实际上的第一主叫方）用户摘机后第一个通话链路建立（此时对任何方均无话费产生），系统播放提示语音，用户拨打被叫号码（真正意义的被叫），回拨平台收全被叫号后发起第二次呼叫，同时给用户播放相应的提示音，如被叫摘机则第二条链路建立同时回拨平台把两条链路搭通，主被叫通话建立，通话完毕，系统记录下第二条链路产生的话单并按照相应费率，在用户的账户（或卡）上扣除。对在忙用户的呼叫：对在忙用户呼叫时，系统允许在主叫退出之前一直等待到在忙用户变为空闲为止。当所有的分机都处于通话忙状态时，呼叫队列功能可以把所有的呼入请求都保持住，并排成队列，呼入用户将听到呼叫保持音乐。

目前，对于Early Alerting/ACM功能，部分厂家认为标准不合理，没有实现；部分厂家实现该功能并可开关控制；部分厂家完全按照标准实现，且无开关控制（后续将推动支持开关控制）。综合评估时延性能、网管统计和用户体验，在现网应用时，建议MSC可通过开关控制关闭Early Alerting/ACM功能，以提升KPI考核准度和用户体验。

3. 问题分类：核心网参数配置

4. 解决方案

MSC关闭Early Alerting/ACM功能后，呼叫建立时延恢复正常水平。

5. 效果评估

针对已经支持开关控制Early Alerting/ACM功能的厂家设备，已通过测试验证其实现方式，在关闭Early Alerting/ACM功能后，呼叫建立时延符合正常时延范围。

案例2：eNodeB开启基于测量重定向，导致呼叫建立时延略长

1. 现象描述

回拨网络电话，是在呼叫方拨打对方电话号码后，系统自动拨打回拨平台接入码，平台接收到后以运营方的身份回拨给呼叫方，服务器同时接通2个号码，呼叫方接到响铃后选择接听，双方建立通信。首先呼叫方通过微会拨打对方号码，由服务器系统回拨到呼叫方的手机，同时服务器拨打被呼叫方的电话，被呼叫方接到响铃后选择接听，双方建立通信。（8） 寻呼对讲功能：终端可以对其他单个或多个终端实现呼叫，终端与终端之间还可以双向对讲。

2. 问题分析

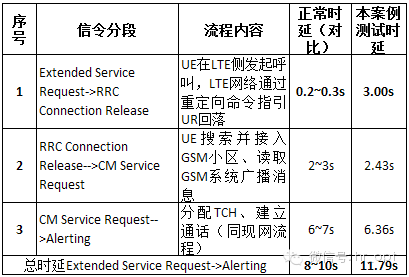

对25次呼叫的主叫侧LoG进行了分段分析，分析结果如下：

2012-2013学年第一学期《测量与地图学》教学计划8 6 经纬仪与角度测量 水平角和竖直角测量原理 光学经纬仪的构造及读数原理 水平角测量 竖直角测量 9 7 距离测量与直线定向 卷尺丈量 视距测量 光电测距 地面点标定与直线定向 ...。 如果是不同频率的硬切换，需要测量其他频点的信号 wcdma采用压缩模式的方式来实现频间小区信号的测量 7） 硬切换 wcdma关键技术介绍 压缩模式的目的：用于异频切换和系统间切换时ue对目标小区的测量和同步 7） 硬切换 wcdma关键技术介绍 开机搜索网络 通过捕获同步信道与网络同步，时隙同步、帧同步 通过同步信道获得的主扰码组和导频信道计算，得出小区使用的主扰码 用得到的扰码对接收信道进行解扰，得到广播信息 8） 小区同步过程 wcdma关键技术介绍 时隙同步：移动台搜索主同步信道的主同步码。本次陀螺定向工作执行“2―2―2”的测量程序，即下井前在地面已知边上采用两测回测量陀螺方位角，在井下定向边上采用两测回测量陀螺方位角，上井后再用两测回测量陀螺方位角，其中下井前和上井后测量的陀螺方位角是用来求陀螺仪的常数的。

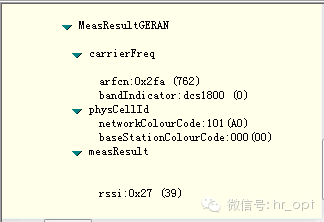

——测量报告中上报GSM频点762的RSSI

3. 问题分类：无线参数配置

4. 解决方案

eNodeB针对CSFB功能关闭基于测量的重定向功能，仅开启盲重定向功能。基于测量重定向比盲重定向的重定向成功率略高，但会增加CSFB通话的呼叫建立时延。为保证盲重定向的成功率，在配置重定向命令中GSM频点时，需根据LTE与GSM的网络规划配置，从而使重定向命令中GSM频点尽量涵盖LTE小区覆盖范围内所有GSM小区频点。

5. 效果评估

eNodeB关闭CSFB基于测量重定向功能后，CSFB手机拨打2G手机的呼叫建立总时延约9s，在正常时延8s~10s范围内，分析分段时延，第一段分段（Extended Service Request->RRC Connection Release）约300ms，符合盲重定向时延范围。

案例3：4G UE回落至GSM后，网络主动索要IMEI导致呼叫时延增加

1. 现象描述

CSFB手机拨打2G手机，回落至GSM网络后，网络主动索要UE IMEI导致呼叫建立时延增加约0.2~0.4s。

2. 问题分析

GSM现网在UE通话建立过程中，MSC会索要UE IMEI以便于话单统计。CSFB UE回落至GSM网络后，与现网流程相同，MSC会索要CSFB UE的IMEI，该流程时延约0.2~0.4s。

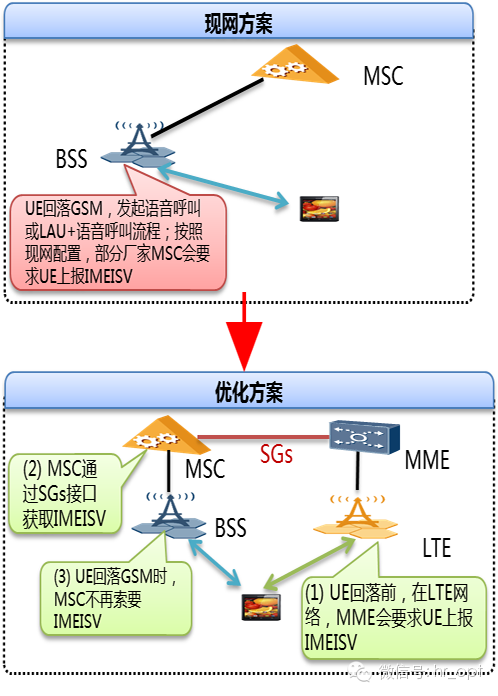

但对于CSFB UE，存在优化方案，即UE在LTE网络接入时提供IMEISV，且通过SGs接口告知MSC，从而避免在GSM呼叫建立过程中再次索要IMEI，进而缩短CSFB呼叫建立时延。该优化方案的基本流程如下图所示：

(1)UE回落前，LTE网络MME可要求UE上报并存储IMEISV，

(2)MME在SGs联合附着/位置更新的SGsAP-LOCATION-UPDATE-REQUEST消息可携带可携带IMEISV参数（被叫及短信流程涉及的SGsAP-SERVICE-REQUEST、SGsAP-UPLINK-UNITDATA消息也可携带），并告知MSC并存储；

(3)MSC在SGs接口接收并存储后，当UE回落后，MSC可无需再次索要IMEISV。

3. 问题分类：核心网参数配置

4. 解决方案

MME及MSC均已支持通过SGs接口传递IMEISV的优化功能，在部署CSFB时，建议MME及MSC开启此功能。

5. 效果评估

开启优化功能后，MSC在通话过程中不再索要CSFB UE的IMEI，从而缩短呼叫建立时延。但目前部分厂家MSC即使有存储的IMEISV信息，也会每次呼叫、LAU流程都再次索要IMEISV信息，需进一步规范MSC设备实现。

案例4：4G弱覆盖导致终端未收到重定向命令，导致呼叫建立时延过长

1. 现象描述

在LTE弱覆盖区域测试时，CSFB手机拨打2G手机呼叫建立时延长达20s左右，且CSFB手机回落3G网络。

2. 问题分析

人机接口层（mmi interface）是外部与蓝牙子系统进行通信的接口，这种通信使用专门的协议，外部mmi主机通过该协议发送命令到人机接口层，人机接口层解释收到的命令，继而控制应用层进行相应的动作，同时应用层也会将蓝牙子系统的数据、状态和事件送往人机接口层，人机接口层通过该协议发送命令到外部mmi主机。通常，当使用ftp协议进行文件传输时，客户端首先向ftp服务器发出一个"port"命令，该命令中包含此用户的ip地址和将被用来进行数据传输的端口号，服务器收到后，利用命令所提供的用户地址信息建立与用户的连接。或者尝试一下下面的方法，1、首先重新启动计算机，然后再次尝试能不能进入设置路由器的页面2如果不能我们要调用ping命令看能不能ping通网络（单击“开始”菜单——单击“运行”命令——在“运行”对话框输入“cmd”命令——单击“确定”按钮）3打开命令提示符窗口，输入ping 192.168.1.1，按回车键4假如结果显示“request time out（ 查询超时）”，lost（丢失的数据）显示100%，像这种情况可能是ip设置错误的问题5右击桌面上的“网上邻居”图标，单击“属性”命令6打开“网络连接”窗口，右击“本地连接”图标，打开的右键菜单选择“属性”命令7在“常规”选项卡单击此连接使用下列项目列表中双击“internet 协议（tcp/ip）”8选择“使用下面的ip地址”，输入：“ip地址：192.168.1.x（x可以选择2-254的任何一个数字），子网掩码：255.255.255.0，默认网关：192.168.1.1，dns服务器：这个需要向当地网络运营商获取”9如果还是打开不开设置路由器页面，那么需要重置路由器设置，将路由器恢复到出厂设置（一般在路由器后面会有一个恢复到出厂设置的按钮，按住该按钮即可重置路由器设置）。

3. 问题分类：网络覆盖条件

4. 解决方案

在LTE布网初期，存在部分LTE弱覆盖区域，可能会导致UE收取部分信令不全。需通过网络建设及网络优化，不断提高LTE网络覆盖水平，以解决案例中出现问题。

5. 效果评估

在LTE强覆盖区域，UE未收到4G网络重定向命令概率较低，因此，随着LTE网络覆盖水平不断完善，本案例问题出现概率会不断下降。

案例5：eNodeB未开启CSFB，导致CSFB呼叫失败或呼叫建立时延过长

1. 现象描述

测试区域内，MME已开启和支持CSFB功能，并在Attach 和TAU Accept消息中告知UE，这样的话CSFB终端将认为LTE网络支持CSFBlte csfb回落失败原因，驻留LTE网络。

设备厂家A eNodeB未开启CSFB，在其测试区域中：

●CSFB UE处于空闲态

◇CSFB UE拨打2G UE，CSFB UE回落至TD-S，呼叫建立时延略长，约11s；

◇2G UE拨打CSFB UE，CSFB UE回落至TD-S，呼叫建立时延略长，约11s；

●CSFB UE处于连接态

◇CSFB UE拨打2G UE，CSFB UE回落至TD-S，呼叫建立时延过长，约20s；

◇2G UE拨打CSFB UE，CSFB UE不回落2G/3G网络，呼叫失败；

设备厂家B eNodeB未开启CSFB，在其测试区域中：

●CSFB UE处于空闲态

◇CSFB UE拨打2G UE，CSFB UE回落至TD-S，呼叫建立时延过长，约20s；

◇2G UE拨打CSFB UE，CSFB UE不回落2G/3G网络，呼叫失败；

●CSFB UE处于连接态

◇CSFB UE拨打2G UE，CSFB UE回落至TD-S，呼叫建立时延过长，约20s；

◇2G UE拨打CSFB UE，CSFB UE不回落2G/3G网络，呼叫失败。

2. 问题分析

当eNodeB未开启CSFB功能，CSFB呼叫在不同设备厂家测试区域表现不同，这与不同设备的实现有关。

gota系统可提供的私密呼叫和一对多群组呼叫，可设定用户的优先级，并根据用户的优先级使用强插强拆等多种集群业务功能，还可以提供集群系统中所需要的系统寻呼、群组寻呼、子群组寻呼、动态重组、迟后接入、呼叫显示、通话提示、被叫提示等相关的专用ptt业务。网吧语音大师是专为网吧打造的一款网吧呼叫系统，曾经为5000家网吧提供了服务，拥有语音呼叫网管、呼叫服务员、文字呼叫、呼叫技术员、商品销售、网吧点歌、网吧公告、定时播音、服务台呼叫、空机提示、发送消息、客户端歌曲播放、客户端批量上传歌曲等多种功能，是网吧会员与网管沟通的得力助手。传统意义上的呼叫中心是指以电话接入为主的呼叫响应中心，为客户提供各种电话响应服务。

在设备厂家B测试区域，CSFB UE无论处于连接态还是空闲态，当其作为主叫UE并发起呼叫，eNodeB不会下发重定向命令（RRC Connection Release），同上，UE将启动T3417ext，T3417ext超时后，UE先搜索TD-S并尝试接入，因此呼叫建立时延约20s；当其作为被叫UE并响应寻呼后，T3417ext超时后，UE释放无线链路并不回落2G/3G。

3. 问题分类：网络建设进度

4. 解决方案

3GPP协议未规范eNodeB未开启CSFB功能时网络设备的行为，因此不同厂家的实现均合理。因此，某一开启CSFB的MME区域中所有eNodeB都需支持并开启CSFB后，MME方可激活CSFB功能并将CSFB支持能力下发给UE，以保证CSFB用户尤其是CSFB用户当被叫时的用户体验。

5. 效果评估

eNodeB开启CSFB功能后，CSFB呼叫建立时延恢复正常水平。
